Крышка сцепления Xingtai 24B, Shifeng 244, Taishan 24 AMG

Крышка сцепления Xingtai 24B, Shifeng 244, Taishan 24 AMG — деталь для замены повреждённой крышки при ремонте сцепления. Само сцепление соединяет двигатель с трансмиссией и позволяет разъединять их при переключении передач и остановке. При ремонте крышки важны её посадка и состояние креплений: деталь должна занимать предусмотренное место без перекоса и сохранять правильное взаимное положение с сопрягаемыми частями.

Конструкция и причины замены

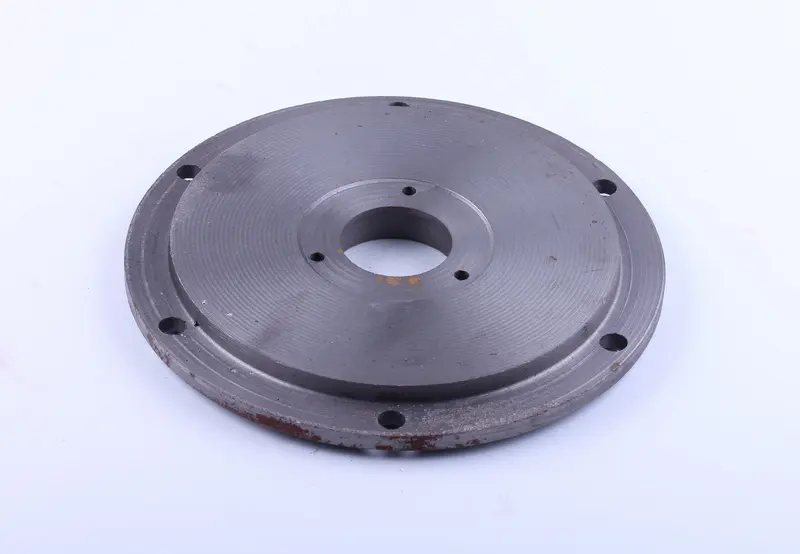

Крышка имеет круглую форму, центральное сквозное отверстие и ступенчатый профиль. По наружному краю расположены крепёжные отверстия, возле центрального отверстия — дополнительные малые отверстия. При подборе учитывают всю эту геометрию: одинаковая круглая форма ещё не означает, что крышки взаимозаменяемы. Разница в высоте выступов или расположении отверстий может помешать сборке даже при близком наружном диаметре.

Причиной замены становятся трещины, сколы у отверстий, разбитые места крепления, деформация и повреждение посадочных поверхностей. Особенно внимательно осматривают участки вокруг болтов и переходы между ступенями. Следы касания соседних деталей требуют проверки причины: установка новой крышки не устранит перекос или люфт в сопряжении. Рывки, шум и неполное выключение сцепления сами по себе не доказывают неисправность крышки — её состояние оценивают при разборке.

Что сверить со снятой деталью

Начните с обозначения техники, затем сравните старую крышку с заменой. Проверьте наружный диаметр, диаметр центрального отверстия, общую высоту, толщину края и профиль посадочных ступеней. Для крепежа важны количество отверстий, их диаметр и взаимное расположение. Малые отверстия возле центра также должны совпадать со старой деталью. Удобно записать замеры и отдельно отметить, какой стороной крышка была обращена к соседним частям сцепления.

Одного совпадения болтовых отверстий недостаточно. Крышка должна правильно садиться на сопрягаемую поверхность и не мешать движению механизма. Если снятая деталь сильно деформирована или ранее переделывалась, её размеры стоит дополнительно сверить с документацией на конкретную технику. Ошибка в высоте или посадке может вызвать касание вращающихся частей, затруднить работу сцепления и привести к повторной разборке.

Особенности установки

Работу выполняют на остановленной технике, исключив случайный запуск и перемещение. Доступ к сцеплению и порядок снятия крышки выбирают по ремонтной документации машины. До разборки отмечают положение детали и крепежа. Если крышка удерживает подпружиненные части, крепления освобождают по предусмотренной для механизма последовательности, постепенно снимая усилие. Удары по краю и попытки оторвать крышку с перекосом могут повредить сопрягаемые поверхности.

При сборке очищают посадку, проверяют резьбу и состояние болтов, осматривают соседние детали на следы задевания и износа. Повреждённый крепёж заменяют. Крышку устанавливают без принудительного стягивания зазоров болтами; крепления затягивают равномерно с моментом, указанным для техники. После сборки проверяют свободный ход механизма и работу сцепления по инструкции машины. Посторонний шум, заедание или неполное выключение требуют проверки установки до работы под нагрузкой.
