Крышка ступицы переднего колеса Jinma 200/204/240/244 AMG

Крышка ступицы переднего колеса Jinma 200/204/240/244 AMG предназначена для ремонта ступичного соединения. Она закрывает соответствующую часть ступицы и вместе с сопрягаемыми деталями образует корпусное соединение. При замене важны не только крепёжные отверстия, но и профиль крышки: деталь должна правильно сесть на своё место, без перекоса и вмешательства в соседние элементы.

Конструкция и причины замены

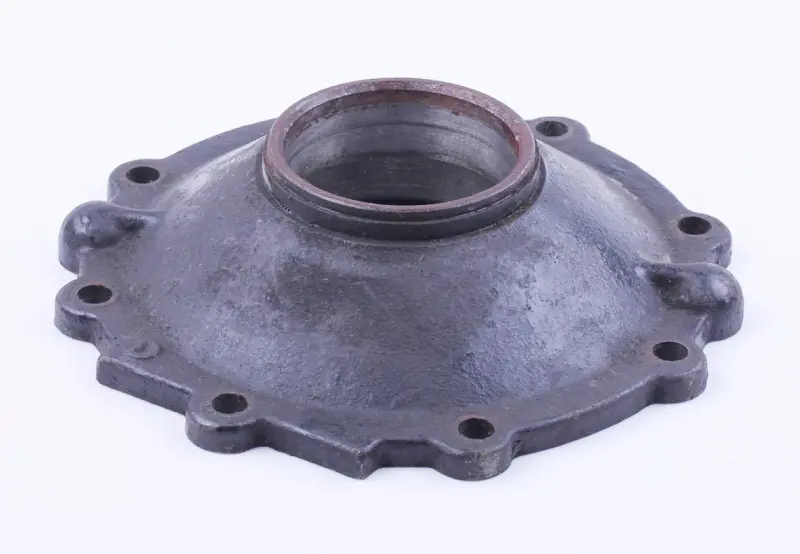

Крышка имеет выпуклую круглую форму, центральное отверстие с выступающей цилиндрической горловиной и наружный фланец. По краю расположены отверстия под крепёж. Такая геометрия задаёт несколько ориентиров для подбора: контур фланца, расположение отверстий, высоту центральной части и форму посадочных поверхностей. Совпадение одного только наружного контура ещё не означает, что крышки взаимозаменяемы.

Деталь меняют при трещинах, сколах возле крепёжных отверстий, деформации фланца и повреждении посадочных поверхностей. Причиной могут стать удар, перекос при сборке или неравномерная затяжка крепежа. Следы смазки по стыку требуют проверки: утечка может быть связана как с повреждением крышки, так и с состоянием уплотнения или сопрягаемой поверхности. Люфт и шум колеса сами по себе не доказывают неисправность крышки — одновременно осматривают подшипники и крепление ступицы.

Что сверить со снятой деталью

Сначала сравните расположение и количество крепёжных отверстий, расстояния между ними и диаметр центрального отверстия. Затем проверьте высоту горловины, глубину выпуклой части и профиль прилегания к ступице. Измерять лучше по очищенной старой крышке: налипшая грязь и остатки уплотняющего материала мешают оценить посадку. Если старая деталь деформирована, дополнительно сверяют ответную часть ступицы.

Обратите внимание на уступы, выемки и участки, через которые крышка соприкасается с соседними деталями. При наличии посадки под уплотнение сравните и её. Ошибка по глубине или центральному отверстию может помешать сборке либо вызвать контакт с вращающимися частями. Несовпадение отверстий нельзя исправлять притягиванием крышки болтами: так легко повредить фланец и резьбу в ответной детали.

Особенности установки

Технику надёжно фиксируют, а при вывешивании колеса используют подходящие опоры. До разборки очищают область вокруг крышки, чтобы загрязнения не попали внутрь ступицы. После снятия проверяют поверхность прилегания, резьбовые отверстия и крепёж. Повреждённые болты и изношенные уплотнения заменяют по состоянию; способ уплотнения стыка выбирают по конструкции ступицы.

Новую крышку устанавливают без ударов и сначала наживляют весь крепёж. Болты затягивают постепенно, равномерно по окружности, соблюдая порядок и момент из руководства к технике. Болтами не следует устранять зазор, вызванный неверной посадкой. После сборки проверяют равномерность прилегания, отсутствие контакта с вращающимися деталями и свободное вращение колеса. После пробной работы осматривают стык: свежие следы смазки, смещение крышки или посторонний звук требуют проверки соединения.
