Крышка подшипника полуоси Foton 244, Jinma 244/264 AMG

Крышка подшипника полуоси Foton 244, Jinma 244/264 AMG закрывает зону установки подшипника в месте выхода полуоси из корпуса. Она относится к неподвижным деталям этого соединения: для исправной работы здесь нужны целый корпус крышки, ровное прилегание и надёжное крепление. При замене важна не только форма фланца, но и совпадение посадочных поверхностей со снятой деталью.

Конструкция и причины замены

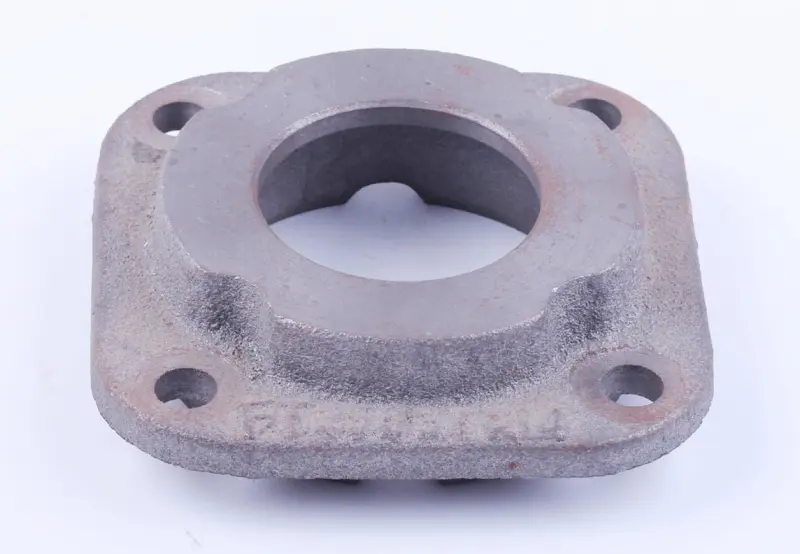

Крышка имеет фланец с округлёнными углами, четыре крепёжных отверстия и выступающую центральную часть с круглым сквозным отверстием. Через центральный проход располагается полуось, а по периферии крышка крепится к сопрягаемому корпусу. Расположение отверстий и профиль центральной части определяют, встанет ли деталь на своё место без перекоса и помех вращению.

Основания для замены — трещины вокруг креплений, отколотые края, деформированная плоскость прилегания, разбитые отверстия и повреждение посадок. Такие дефекты могут появиться после удара, работы с ослабленным крепежом или неравномерной затяжки. Загрязнение снаружи само по себе ещё не означает, что крышка повреждена: после очистки нужно проверить её поверхности и место соединения с корпусом.

Следы масла возле стыка, повторное ослабление крепления, шум или люфт полуоси требуют осмотра всего соединения. Причиной могут оказаться уплотнение, подшипник либо сопрягаемая поверхность, поэтому одна новая крышка не устранит износ соседних деталей. Особенно внимательно проверяют участки вокруг отверстий и места, где старая крышка прилегала неравномерно.

Что сверить при подборе

Сравнивайте новую и снятую крышки по наружному контуру, числу и расположению крепёжных отверстий, расстояниям между их центрами и диаметру центрального прохода. Также проверьте высоту выступающей части, толщину фланца и форму посадок с обеих сторон. Одинаковый внешний контур ещё не означает одинаковую глубину посадки: разница может изменить положение деталей в собранном соединении.

Отдельно осмотрите обратную сторону старой крышки: уступы, проточки и поверхности под сопрягаемые детали должны совпадать. Если в соединении предусмотрены уплотнение, прокладка или регулировочные детали, учитывайте их расположение и толщину по документации техники. Крышка должна подходить без рассверливания отверстий, подпиливания посадок и притягивания к корпусу с усилием.

Установка и проверка

Технику надёжно фиксируют, снимают нагрузку с обслуживаемого соединения и разбирают его в порядке, указанном в руководстве. После снятия крышки очищают прилегающую поверхность, осматривают подшипник, полуось, уплотнения и резьбу крепежа. Повреждённые уплотнения заменяют; остатки старого уплотняющего материала удаляют, не царапая посадку и не занося грязь внутрь.

Крышку устанавливают без перекоса. Крепёж сначала наживляют, затем затягивают постепенно и равномерно с моментом по руководству техники. Болтами нельзя подтягивать деталь, которая упирается и не садится свободно. После сборки проверяют прилегание, отсутствие задевания при вращении и утечек. Ошибка в глубине посадки или перекос могут вызвать нагрев, повреждение уплотнения и дополнительную нагрузку на подшипник.
