Крышка подшипника КПП D-70mm Xingtai 24B, Shifeng 244, Taishan 24 AMG

Крышка подшипника КПП D-70mm для Xingtai 24B, Shifeng 244, Taishan 24 закрывает подшипниковое гнездо со стороны корпуса коробки передач. Она защищает место установки подшипника от внешних загрязнений и образует закрытое соединение с корпусом. При замене важны не только размер и очертания крышки, но и точное совпадение посадки: от этого зависит плотность прилегания и правильная сборка соединения.

Конструкция и причины замены

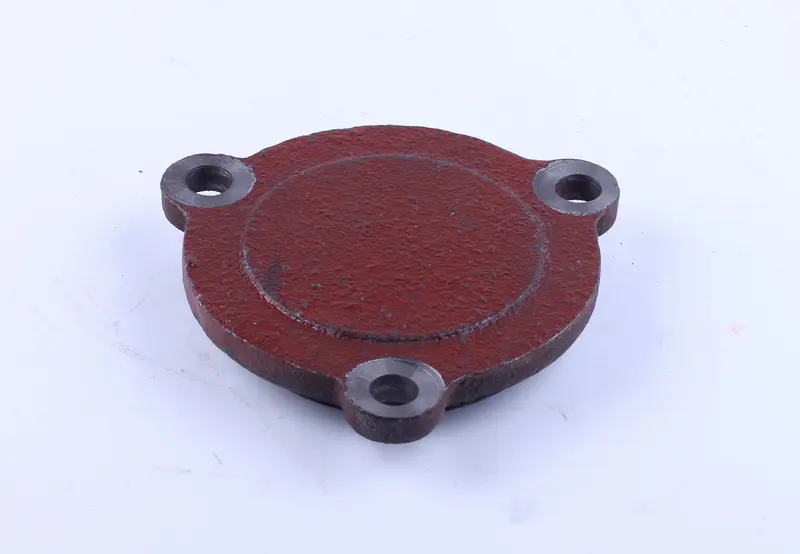

Крышка имеет круглую глухую центральную часть и три выступающих крепёжных ушка с отверстиями. Наружная поверхность окрашена в красно-коричневый цвет, вокруг отверстий имеются открытые металлические площадки. Расположение всех трёх точек крепления нужно сопоставить со снятой деталью: одинакового общего диаметра недостаточно, если отверстия не совмещаются с креплениями корпуса.

Поводом для замены служат трещины, отколотое ушко, повреждение крепёжных отверстий или деформация прилегающей поверхности. Следы масла по стыку требуют проверки самой крышки, уплотнения и крепежа: подтекание не всегда означает, что повреждена крышка. Если соединение ранее перетягивали или деталь снимали с перекосом, особенно внимательно осмотрите участки возле ушек и кромку прилегания.

Что сверить при подборе

Сопоставьте обозначение D-70mm с размерами снятой крышки и её посадочного места. Проверьте наружный контур, расстояния между центрами отверстий, их диаметр, толщину крепёжных ушек и форму стороны, обращённой к подшипнику. Посадочные выступы и углубления, если они предусмотрены конструкцией снятой детали, также должны совпадать. Удобнее сравнивать очищенные детали: остатки уплотнения могут скрывать ступеньку или мешать измерению.

Проверьте, как крышка располагается относительно торца подшипника и соседних деталей. Несовпадение внутреннего профиля может помешать ей сесть на корпус или создать нежелательный упор при затяжке. Нельзя компенсировать различие формы чрезмерным усилием на болтах либо случайной толщиной прокладки. Крышка должна подходить к штатному месту без рассверливания отверстий и принудительного изгиба ушек.

Установка и проверка соединения

Перед снятием очистите участок корпуса вокруг крышки, чтобы грязь не попала в открытое гнездо. При разборке сохраните расположение штатных прокладок и регулировочных деталей, если они установлены. Удалите остатки старого уплотнения, не повреждая прилегающие поверхности. Заодно осмотрите доступную часть подшипника, крепёж и резьбу в корпусе. Повреждённое уплотнение и негодный крепёж заменяют при сборке.

Используйте способ уплотнения, предусмотренный конструкцией коробки передач. Установите крышку без перекоса, сначала наживите весь крепёж, затем подтягивайте его постепенно и равномерно с усилием по руководству техники. Если крышка не прилегает свободно, снимите её и проверьте причину. После сборки убедитесь в отсутствии зазора по стыку и утечки масла. Неправильная посадка или перетяжка способны повредить ушки, резьбу и корпус, поэтому болты не должны служить средством подгонки детали.
