Крышка переднего подшипника промежуточного вала КПП DongFeng 240/244 AMG

Крышка переднего подшипника промежуточного вала КПП DongFeng 240/244 закрывает место установки подшипника со стороны переднего торца вала. Она относится к корпусным деталям коробки передач: при ремонте здесь проверяют целостность самой крышки, состояние прилегающих поверхностей и плотность соединения с корпусом. Замена нужна, когда повреждение крышки мешает правильно собрать и уплотнить этот участок КПП.

Конструкция и причины замены

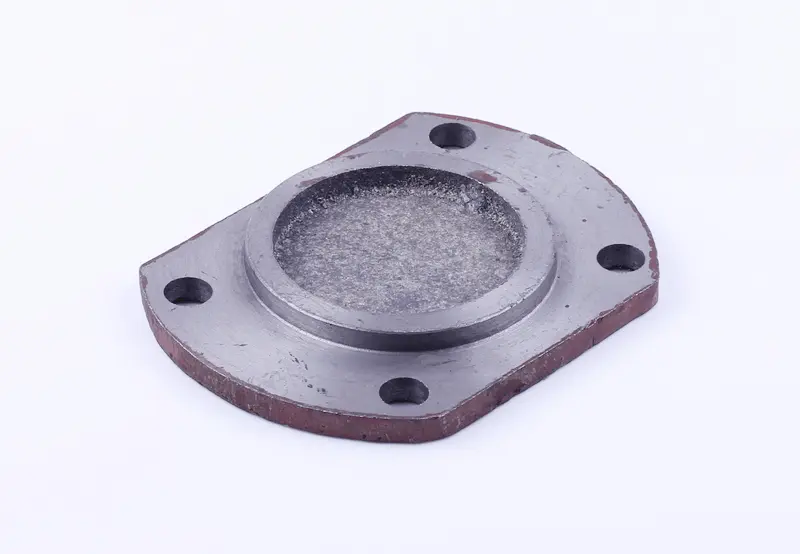

Деталь имеет фланец с четырьмя крепёжными отверстиями и круглую центральную часть с выступающим ободком и глухим углублением. При подборе значение имеет не только внешний контур: центральная часть должна соответствовать ответному месту в коробке, а отверстия — совпадать с креплением корпуса. Даже небольшое отличие глубины или высоты выступа может помешать крышке сесть на место.

Крышку осматривают при появлении масла по стыку, после повреждения крепления или при разборке коробки для замены подшипника. Причиной замены могут стать трещины, сколы по краю, деформация фланца, разбитые отверстия и глубокие повреждения поверхности прилегания. След масла сам по себе ещё не означает, что нужна новая крышка: сначала проверяют уплотнение, затяжку крепежа и состояние ответной поверхности корпуса.

Что сверить со снятой деталью

Сопоставьте форму фланца, расположение всех четырёх отверстий, расстояния между их центрами и диаметр отверстий. Отдельно измерьте наружный диаметр центрального выступа, его высоту и глубину углубления. Проверьте толщину крышки в зоне крепления и форму поверхности, обращённой к подшипнику. Эти параметры определяют, получится ли установить деталь без перекоса и нежелательного контакта внутри коробки.

Для сравнения используйте очищенную старую крышку и место её установки. Обломанный край или продавленная поверхность могут исказить измерение, поэтому повреждённый участок сверяют также с корпусом. Отверстия не должны требовать расточки, а фланец — подгонки ударами. Если крышка упирается центральной частью и оставляет зазор по краю, стягивать этот зазор болтами нельзя: так можно деформировать деталь или повредить крепление.

Установка и проверка

До снятия очистите участок вокруг крышки, исключите запуск техники и подготовьтесь к возможному выходу масла из коробки. При разборке сохраните порядок расположения снятых деталей. Удалите остатки старого уплотнения с прилегающих поверхностей, не оставляя царапин и не допуская попадания загрязнений внутрь. Заодно осмотрите подшипник, доступную часть его посадки, резьбу в корпусе и крепёж: новая крышка не устранит люфт или повреждение соседних деталей.

Восстановите уплотнение стыка по предусмотренной для коробки схеме; прокладку, если она используется, замените при повреждении. Установите крышку без перекоса, наживите все болты и затягивайте их постепенно, равномерно, с моментом по руководству техники. Неподходящий крепёж или чрезмерная затяжка могут повредить резьбу и фланец. После сборки проверьте уровень масла и отсутствие течи по стыку, а при контрольной работе — отсутствие новых шумов.
