Крышка КПП DongFeng 354/404 AMG

Крышка коробки передач

Крышка КПП DongFeng 354/404 AMG предназначена для установки на корпус коробки передач. Она закрывает соответствующий участок корпуса и образует посадочную поверхность для соединения с сопряжёнными деталями. При её замене важна не только форма: отверстия и прилегающие поверхности должны совпасть, чтобы крепёж удерживал крышку без перекоса. Повреждённая крышка может нарушать плотность соединения и посадку закреплённых на ней деталей.

Конструкция

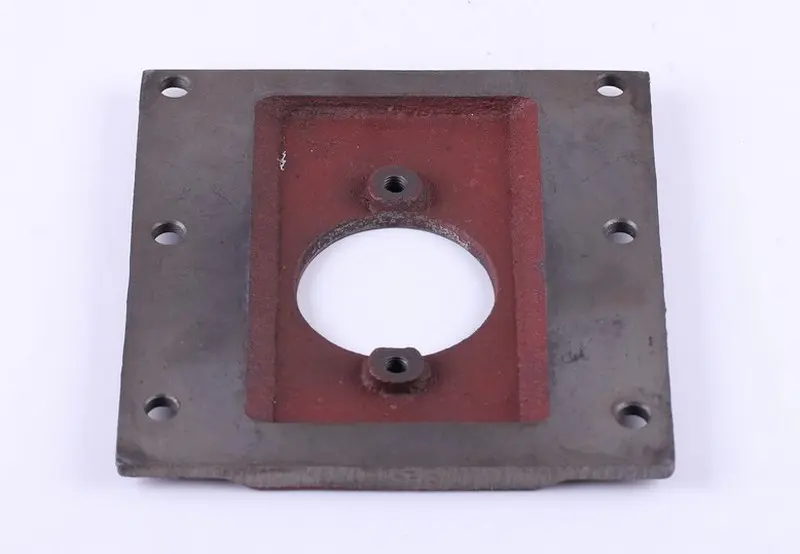

Деталь имеет прямоугольный контур, шесть крепёжных отверстий по краям и крупное круглое отверстие в центральной части. Возле него расположены два выступа с резьбовыми отверстиями. Центральный участок углублён относительно широкой наружной плоскости. Такое расположение поверхностей и отверстий нужно учитывать при сравнении со снятой крышкой: совпадения одного внешнего контура недостаточно для правильного подбора.

Когда требуется замена

Основанием для замены служат трещины, сколы возле крепления, повреждённая резьба и деформация прилегающей плоскости. Следы масла по стыку также требуют проверки, но сами по себе ещё не означают, что нужна новая крышка: причиной может быть уплотнение или ослабленный крепёж. После очистки осмотрите края отверстий и участки вокруг выступов. Если крепление не удерживает затяжку, а поверхность имеет повреждения, мешающие плотному прилеганию, одной заменой уплотнения проблему не устранить.

Что сверить при подборе

Сравните длину и ширину снятой детали, толщину по месту соединения, расстояния между центрами крепёжных отверстий и их диаметр. Отдельно проверьте диаметр и положение центрального отверстия, глубину углубления, высоту выступов и параметры резьбы. Учитывайте, какой стороной крышка обращена к корпусу и как расположены сопряжённые детали. Удобнее сравнивать очищенные поверхности: остатки старого уплотнения могут скрывать уступы и повреждения.

Сохраните старую крышку до завершения подбора. Если она расколота или сильно деформирована, проверяйте расположение креплений также по корпусу коробки. Ошибка в межцентровых расстояниях не исправляется усиленной затяжкой: болты будут нагружать края отверстий и тянуть крышку с перекосом. Несовпадение центрального отверстия или выступов может помешать сборке сопряжённых деталей даже при совпадении наружных креплений.

Особенности установки

Работайте на остановленной технике, очистив участок вокруг крышки от грязи. До снятия оцените возможность вытекания масла через открываемое соединение. При разборке сохраните порядок расположения крепежа и сопряжённых деталей. Очистите плоскость корпуса от остатков уплотнения, не повреждая её и не допуская попадания загрязнений внутрь коробки. Проверьте резьбу в корпусе, состояние болтов и предусмотренных конструкцией уплотняющих деталей; повреждённые детали замените.

Сначала приложите крышку без окончательной затяжки и убедитесь, что она садится свободно. Используйте уплотнение и способ герметизации, предусмотренные для этого соединения. Наживите крепёж, затем затягивайте его равномерно, соблюдая порядок и момент по документации техники. Не подтягивайте болтами крышку, которая упирается в соседнюю деталь или не прилегает к корпусу. После сборки проверьте плотность стыка и отсутствие помех для сопряжённого механизма.
