Крышка корпуса вертикального вала Foton 244, Jinma 244/264 AMG

Крышка корпуса вертикального вала Foton 244, Jinma 244/264 AMG закрывает отверстие корпуса и образует разъёмное соединение, через которое получают доступ к внутренним деталям при ремонте. Для такой крышки важны целая привалочная поверхность и точное совпадение посадки: перекос или неплотное прилегание мешают нормально закрыть корпус и могут стать причиной утечки смазки через стык.

Конструкция и посадка

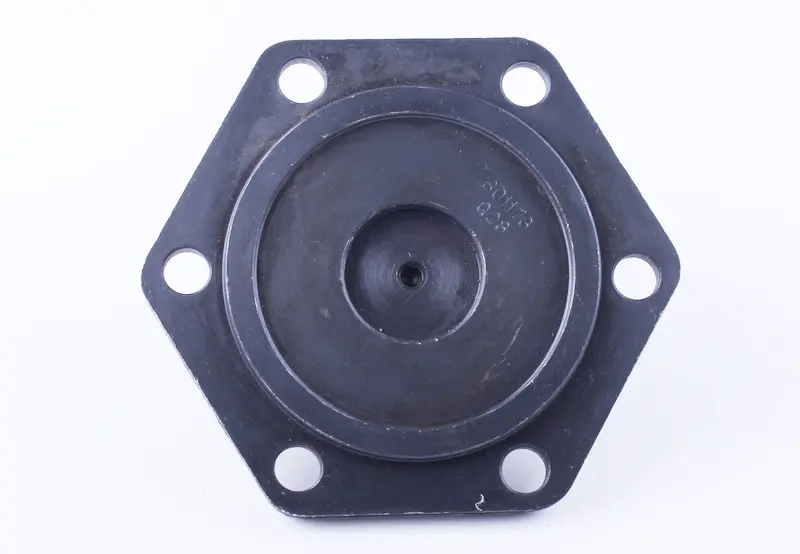

Деталь имеет шестигранный наружный контур с округлёнными углами и шестью крепёжными отверстиями по периметру. В центральной части выполнены круглая ступенчатая поверхность, углубление и небольшое отверстие в центре. При подборе учитывают весь профиль крышки: одного совпадения внешнего контура недостаточно, если отличаются глубина центральной части или расположение крепежа.

Отверстия должны совмещаться с ответными отверстиями корпуса без смещения. Кольцевые переходы и выступы также сверяют со снятой крышкой: отличие по высоте или диаметру может помешать полному прилеганию либо создать нежелательный контакт с внутренними деталями. Центральное отверстие сравнивают по устройству и размеру, не изменяя его самостоятельно.

Когда крышку меняют

Причины замены — трещины, сколы по краю, повреждение посадочной поверхности и деформация после удара или неравномерной затяжки. Отдельно осматривают участки вокруг крепёжных отверстий: вытянутые отверстия, надломы и продавленные места мешают равномерно прижать деталь. Глубокая коррозия и следы грубой зачистки на плоскости стыка также требуют внимания.

Следы смазки по соединению ещё не означают, что повреждена сама крышка. При разборке проверяют уплотнение, крепёж и ответную поверхность корпуса. Если причина в изношенном уплотнении или повреждённой резьбе корпуса, одна замена крышки не устранит течь. Попытка остановить её усиленной затяжкой может деформировать край или повредить крепление.

Что сверить при подборе

• Наружные размеры и форму контура, чтобы крышка правильно разместилась на корпусе.
• Количество, диаметр и межцентровые расстояния крепёжных отверстий.
• Диаметры и высоту круглых ступеней, глубину углубления и устройство центрального отверстия.
• Форму привалочной поверхности и способ уплотнения соединения на снятой детали.

Сравнение удобно выполнять после очистки старой крышки от грязи и остатков уплотнения. Если она сильно деформирована, посадку дополнительно проверяют по самому корпусу. Совпадение названия модели служит отправной точкой, а геометрия соединения позволяет проверить, подходит ли крышка к конкретной сборке.

Установка

Снаружи корпус очищают до разборки, чтобы грязь не попала внутрь. После снятия крышки удаляют остатки уплотнения, сохраняя ровную поверхность стыка. Осматривают доступные соседние детали, ответные резьбы и крепёж; повреждённые болты и изношенное уплотнение заменяют. Способ герметизации выбирают по устройству соединения и руководству техники.

Крышку сначала устанавливают без усилия и наживляют весь крепёж. Болтами нельзя притягивать деталь, которая упирается и не садится на место. Затяжку выполняют постепенно, крест-накрест, с моментом по руководству техники. После сборки проверяют равномерность стыка, отсутствие подтекания и нормальную работу механизма.
