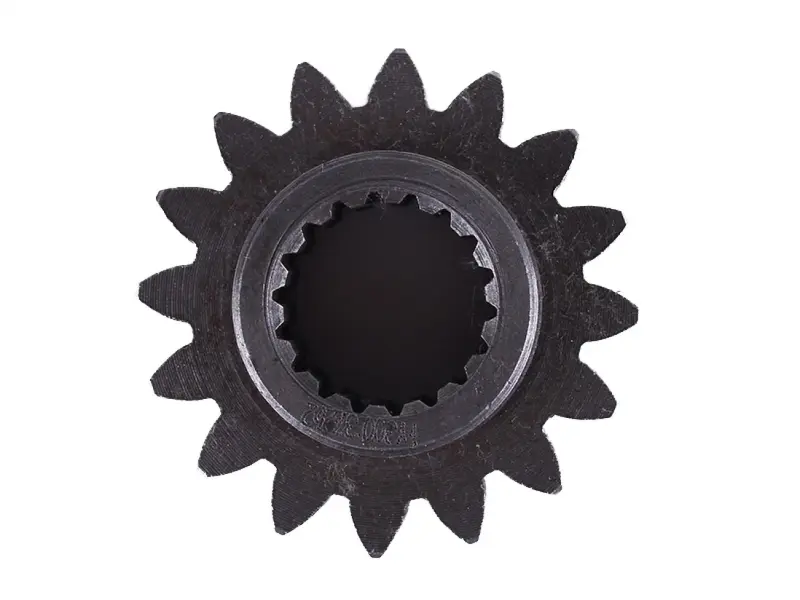

Шестерня ведущая ВОМ 1000 об/мин Z-16/18 тип 2 Jinma 404 AMG

Ведущая шестерня ВОМ для Jinma 404 предназначена для передачи вращения в механизме вала отбора мощности с режимом 1000 об/мин. Вал отбора мощности приводит подключённое оборудование, а шестерня участвует в передаче крутящего момента внутри его привода. Обозначение детали — Z-16/18, тип 2, AMG. При замене нужно учитывать не только название трактора, но и исполнение снятой шестерни: детали одного назначения могут различаться посадкой и геометрией.

Устройство и причины замены

Шестерня имеет наружный зубчатый венец и центральное отверстие с внутренними шлицами. Наружные зубья входят в зацепление с ответной шестернёй, а шлицы обеспечивают связь с валом. Для работы передачи важны обе поверхности: целые зубья не компенсируют разбитую посадку, а плотная посадка не устраняет повреждения венца. Износ любого из этих соединений способен вызвать люфт и ударную нагрузку при передаче вращения.

Поводом для проверки служат усилившийся гул, стук при включении привода, рывки под нагрузкой или металлические частицы в масле. Эти признаки требуют осмотра передачи, поскольку причиной может быть также соседняя шестерня или опора вала. На самой детали проверяют сколы, трещины, выкрашивание рабочих поверхностей зубьев и состояние внутренних шлицев. Шестерню с разрушенными зубьями или выраженным износом посадки заменяют; одной заменой масла такие повреждения не устранить.

Что сверить при подборе

Сопоставьте обозначение Z-16/18 и тип 2 со снятой деталью и каталогом конкретного механизма. Проверьте число наружных зубьев, количество и профиль внутренних шлицев, наружный диаметр, ширину венца и общую толщину. Отдельно сравните форму центральной части, выступы на торцах и расположение упорных поверхностей. Даже небольшое отличие по осевой геометрии может сместить венец относительно ответной шестерни или помешать правильной фиксации на валу.

Режим 1000 об/мин относится к назначению передачи ВОМ и сам по себе не определяет посадку шестерни. Для сравнения удобнее использовать очищенную снятую деталь: загрязнения скрывают повреждения и мешают измерениям. Если шлицы сильно изношены, сверяйте их профиль также с валом и ремонтной документацией. Ошибка по зубчатому венцу нарушает зацепление, а неподходящая посадка создаёт люфт либо не позволяет установить шестерню без повреждений.

Особенности установки

Замену выполняют на остановленной технике с отключённым приводом и исключённым случайным запуском. Доступ к шестерне, порядок разборки и способ её фиксации определяют по руководству трактора. При снятии сохраняют порядок расположения втулок, шайб и других соседних деталей, если они предусмотрены конструкцией. Посадку очищают, проверяют состояние шлицев вала и не пытаются устранить несовпадение профиля ударами или затяжкой крепежа.

Одновременно осматривают ответную шестерню, подшипники и детали осевой фиксации. Повреждённый ответный венец или люфт вала ускорят износ новой шестерни, поэтому обнаруженные дефекты устраняют при сборке. После установки проверяют свободное вращение, положение венца и зацепление по требованиям руководства. Затем восстанавливают смазку в предусмотренном порядке и выполняют пробное включение без нагрузки, контролируя посторонний шум и стук.
