Топливный шланг обратки КМ385ВТ DongFeng 240/244, Foton 240/244, Jinma 240/244 AMG

Топливный шланг обратки КМ385ВТ предназначен для DongFeng 240/244, Foton 240/244, Jinma 240/244. Он соединяет точки отвода топлива в возвратную магистраль. В дизельной системе обратка отводит топливо, поступающее в слив из топливной аппаратуры, и обеспечивает ему свободный путь дальше по системе. При замене важно сохранить правильное подключение и проходное сечение: пережатый или неверно проложенный шланг мешает отводу топлива.

Конструкция и соединения

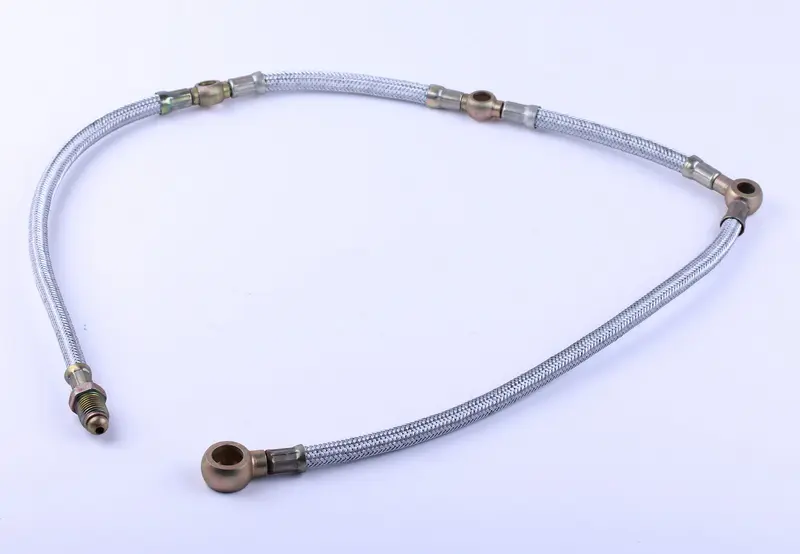

Шланг собран из гибких участков с серебристой наружной оплёткой. По его длине расположены кольцевые наконечники с отверстиями под соединительные болты, на одном конце находится резьбовой штуцер. Возле наконечников установлены обжимные гильзы. Такое расположение соединений нужно учитывать целиком: для подбора имеют значение не только концы шланга, но и промежуточные точки подключения.

Обозначение AMG сохранено в названии. При сравнении со снятой обраткой ориентируйтесь на устройство соединений и трассу прокладки. Наружная оплётка не позволяет оценить состояние внутреннего канала, поэтому отсутствие заметных повреждений снаружи само по себе не исключает необходимость замены.

Когда обратку меняют

Повод для проверки — влажные следы топлива возле обжимов, подтекание на гибком участке, повреждённая оплётка или залом, который остаётся после снятия нагрузки. Старый шланг также меняют, если он потерял гибкость, протёрся о соседние детали либо его наконечники деформированы. Если топливо появляется только под соединительным болтом, стоит отдельно проверить уплотнения и посадочные поверхности: течь в этом месте не всегда связана с повреждением самого шланга.

Что сверить при подборе

• Общую длину и расстояния между кольцевыми наконечниками: каждый участок должен доходить до своего подключения без натяжения.
• Диаметр отверстий, толщину и положение колец, чтобы соединительные болты подходили, а наконечники правильно садились на уплотнения.
• Диаметр и шаг резьбы концевого штуцера, а также форму его уплотняющей поверхности.
• Направление выходов и место для изгибов, чтобы собранная магистраль не касалась горячих или подвижных деталей.

Сверяйте новую деталь со снятой в свободном положении. Попытка компенсировать несовпадение длины сильным изгибом создаёт залом, а натяжение передаёт нагрузку на обжимы и соединения. Штуцер с неподходящей резьбой может повредить ответное отверстие, даже если сначала удаётся наживить его на несколько витков.

Особенности замены

Работайте на остановленном и остывшем двигателе. До разъединения очистите места подключения и отметьте положение старой магистрали; открытые отверстия защитите от грязи. При снятии осмотрите соединительные болты, их каналы и поверхности под уплотнения. Уплотнительные шайбы подбирайте под конкретное соединение и заменяйте при сборке; повреждённые болты и штуцеры также требуют замены.

Сначала расположите все наконечники у своих точек подключения и наживите соединения без усилия. Затем уложите гибкие участки без перекручивания и затяните крепёж по требованиям руководства техники. После запуска проверьте герметичность соединений и убедитесь, что шланг не трётся о соседние детали при вибрации. Течь у обжима нельзя устранять дополнительной затяжкой соединительного болта: повреждённую обратку заменяют.
