Ролик натяжителя приводного ремня мототрактора AMG

Ролик натяжителя приводного ремня мототрактора AMG работает в механизме натяжения ременной передачи. Он вращается при контакте с ремнём и передаёт на него усилие натяжителя. Исправный ролик помогает сохранять заданный ход ремня и его контакт со шкивами. Если вращение затруднено или появляется перекос, ремень начинает нагреваться и изнашиваться быстрее. Замена ролика нужна при повреждении его поверхности, люфте или нарушении свободного вращения.

Конструкция и признаки износа

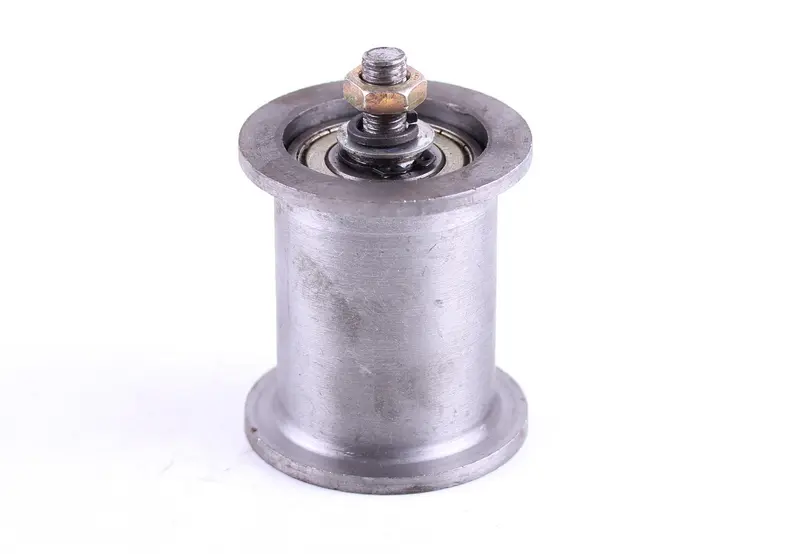

Ролик имеет гладкую цилиндрическую поверхность с выступающими бортами по краям. В центре расположен подшипник, с торца выступает резьбовое крепление с гайкой. При подборе важны и форма поверхности, по которой проходит ремень, и устройство крепления: деталь должна занять правильное положение относительно шкивов, а после затяжки — свободно вращаться.

Поводом осмотреть ролик служат гул, скрежет, биение или неравномерный ход ремня. На снятой детали проверяют вращение рукой: заедание, ощутимая шероховатость и люфт указывают на износ опоры. Отдельно осматривают цилиндрическую поверхность и борта. Канавки от ремня, задиры, трещины и деформация могут повреждать ремень даже при исправном подшипнике. Следы трения только с одной стороны требуют проверки положения натяжителя, поскольку замена одного ролика не устранит перекос его крепления.

Что сверить при подборе

Сравните со снятой деталью наружный диаметр, ширину поверхности под ремень, общую ширину и форму бортов. Затем проверьте диаметр и шаг резьбы крепления, длину выступающей части и положение ролика относительно опоры. Если в креплении используются втулки или дистанционные шайбы, учитывайте их расположение и толщину. Ошибка по ширине или вылету смещает дорожку ремня, а неподходящий диаметр меняет геометрию его огибания и доступный ход натяжителя.

Сверять нужно весь набор посадочных признаков: совпадения одного размера недостаточно. Убедитесь, что ремень будет проходить по предназначенной для него поверхности и не касаться неподвижных деталей. Проверьте также состояние кронштейна, оси или крепёжного отверстия натяжителя. Выработка в опоре и погнутый кронштейн могут вызвать биение нового ролика. Ремень с повреждёнными кромками, трещинами или отслоениями стоит заменить вместе с изношенным роликом.

Установка и проверка

Работайте при остановленном двигателе и исключённом случайном запуске. Сначала ослабьте натяжение и освободите ролик от ремня. При разборке сохраните порядок шайб, втулок и других деталей крепления, очистите посадочное место. Установите новый ролик в том же положении; усилие затяжки и способ фиксации крепежа выбирайте по требованиям к технике. После затяжки проверьте отсутствие перекоса и заедания: крепление не должно блокировать вращение ролика.

Верните ремень на место и отрегулируйте натяжение по инструкции мототрактора. Избыточное натяжение увеличивает нагрузку на подшипник, недостаточное способствует проскальзыванию и рывкам. До запуска убедитесь, что ремень правильно лежит на шкивах, а инструмент убран. Пробную проверку выполняйте с установленными защитными кожухами. При появлении постороннего шума или нестабильной работы остановите двигатель и повторно проверьте крепление, соосность и натяжение.
