Реле поворотов Xingtai 120/220 AMG

Реле поворотов Xingtai 120/220 AMG служит для прерывистой работы указателей поворота. Оно задаёт чередование включения и выключения ламп, чтобы выбранное направление обозначалось миганием. Деталь нужна при замене неисправного реле, когда проверка питания, проводки и ламп показала, что причина отказа находится именно в нём.

Конструкция и назначение

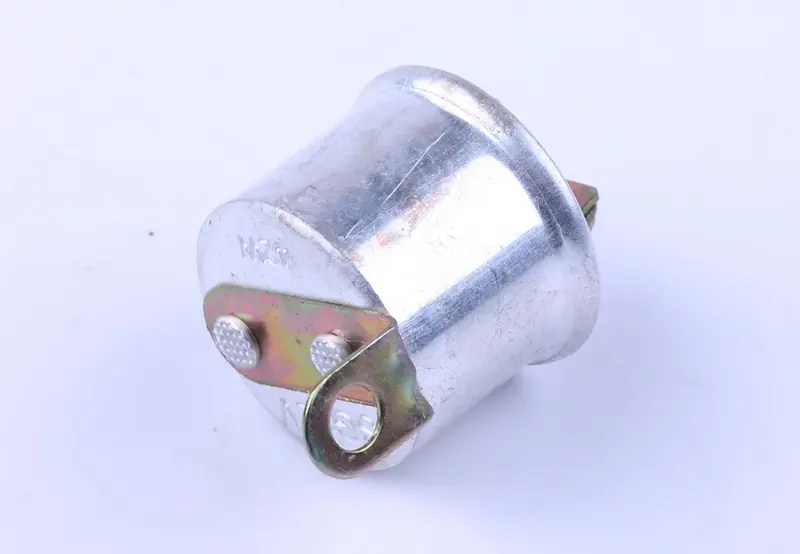

Реле имеет цилиндрический корпус серебристого цвета и крепёжную проушину с круглым отверстием. При подборе учитывают не только форму корпуса, но и расположение крепления: деталь должна помещаться на штатном месте, а провода — подходить к выводам без натяжения. Проушина позволяет закрепить реле, чтобы оно не оставалось висеть на проводах и не перемещалось при вибрации.

Реле управляет ритмом работы указателей, но само по себе не устраняет плохой контакт в патроне или повреждение проводки. Постоянное свечение вместо мигания, отсутствие включения либо нестабильный ритм могут быть поводом проверить реле. Те же проявления возможны при перегоревшей лампе, окисленных соединениях и нарушении контакта с массой, поэтому замена только по одному симптому может не решить проблему.

Что сверить со снятой деталью

Начните с обозначений старого реле и схемы подключения техники. Сравните рабочее напряжение, допустимую нагрузку, количество выводов и назначение каждого контакта. Одинаковая форма корпуса ещё не означает одинаковое подключение. Положение клеммы также не заменяет её обозначение: подключение по принципу «стояла с этой стороны» может привести к отказу указателей и повреждению проводки.

• Сопоставьте тип и расположение выводов с наконечниками штатных проводов.
• Проверьте габариты корпуса, положение проушины и свободное пространство возле крепления.
• Учтите тип установленных ламп и их суммарную нагрузку по требованиям реле.
• Если обычные лампы заменены светодиодными, отдельно проверьте пригодность реле для такой нагрузки.

Несоответствие нагрузки способно изменить частоту мигания или нарушить работу указателей. Поэтому при подборе учитывают фактическое оснащение техники, особенно после переделки освещения. Потемневшие наконечники, слабая посадка клемм и повреждённая изоляция требуют устранения вместе с заменой реле: плохое соединение может вызвать нагрев и повторный отказ.

Замена и проверка

Перед снятием отключите питание техники и зафиксируйте, какой провод подключён к каждому обозначенному выводу. Отсоединяйте наконечники за их корпус, не тяните за провода. Освободите крепление, снимите старое реле и осмотрите место установки. Рядом стоит проверить разъёмы и участок жгута: провода не должны перетираться о край кронштейна или касаться подвижных деталей.

Закрепите новое реле без деформации проушины, подключите провода по обозначениям и схеме. Клеммы должны держаться плотно, а открытые соединения — иметь предусмотренную изоляцию. После восстановления питания включите левый и правый поворот по очереди, проверьте все соответствующие лампы и контрольный указатель. Если мигание остаётся нерегулярным, проверьте нагрузку и контакты; переставлять провода наугад не следует.
