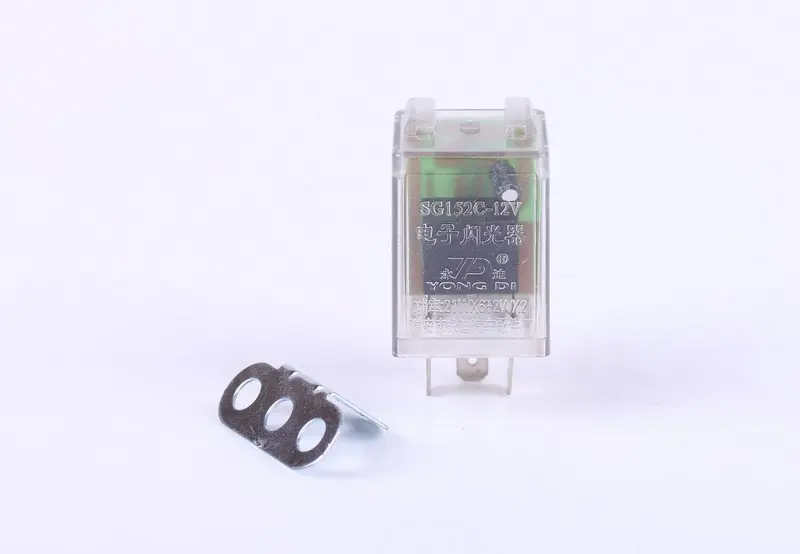

Реле поворотов Jinma 254 AMG

Реле поворотов задаёт прерывистую работу указателей поворота: при включении переключателя лампы должны мигать, а не гореть постоянно. Его меняют, когда неисправность связана с самим прерывателем и восстановление контактов не возвращает нормальную работу сигналов. Обозначение на снятом реле помогает подобрать замену, но одного совпадения рабочего напряжения для подбора недостаточно: нужно также сверить подключение и требования к нагрузке.

Конструкция и обозначения

При подборе имеют значение расположение контактных выводов, их назначение и способ подключения к проводке: внешне близкие прерыватели могут иметь разную распиновку. Маркировку корпуса и подписи возле контактов следует сверять отдельно, не считая сходную форму достаточным признаком взаимозаменяемости. Осмотр корпуса помогает обнаружить трещины и следы перегрева, но не позволяет оценить исправность реле без проверки его работы.

Когда нужна замена

Повод проверить прерыватель — отсутствие мигания, постоянное свечение указателей, нерегулярные вспышки или периодическое прекращение работы. Такие симптомы возникают не только из-за реле: причиной бывают перегоревшая лампа, окисленные клеммы, плохое соединение с массой или повреждённая колодка. Если сбой появился после установки других ламп, сначала сопоставляют их тип и нагрузку с требованиями прерывателя. Слишком частое мигание само по себе ещё не доказывает поломку реле.

Что сверить при подборе

Сравните полное обозначение старой детали, рабочее напряжение, число выводов и подписи возле них. Затем проверьте форму разъёма, расположение контактов, габариты корпуса и крепление в штатном месте. Колодка должна подходить без усилия и переделки контактов. Отдельно уточните, какие лампы обслуживает старый прерыватель: установка светодиодных указателей вместо ламп накаливания может потребовать реле, рассчитанного на такую нагрузку.

Нельзя определять назначение контакта только по его положению или цвету подходящего провода. Ориентируйтесь на обозначения выводов и схему подключения техники. Ошибка в распиновке может привести к отсутствию мигания, перегоранию предохранителя или повреждению прерывателя. Неподходящая нагрузка способна изменить частоту вспышек даже при совпадении разъёма.

Установка и проверка

Отключите питание, зафиксируйте расположение проводов и снимите старое реле, удерживая разъём за корпус, а не за провода. Осмотрите клеммы и колодку: потемневшие, ослабленные или оплавленные соединения нужно восстановить до установки новой детали. Проверьте также крепление рядом с реле, чтобы корпус не болтался, а проводка не натягивалась и не тёрлась о края соседних деталей.

Подключите выводы по штатной схеме и закрепите прерыватель в предусмотренном месте. После восстановления питания включите по очереди левую и правую стороны, проверьте все указатели и контрольную лампу. Если предусмотрена аварийная сигнализация, проверьте и её. Мигание должно оставаться равномерным; при повторении сбоя проверьте подключение и состояние ламп, прежде чем снова менять реле.
