Реле поворотов Foton 240/244 AMG

Реле поворотов Foton 240/244 AMG управляет прерывистой работой указателей поворота. Оно задаёт мигание ламп при включении поворотника, чтобы сигнал был заметен другим участникам движения. Деталь меняют, если неисправность самого реле подтверждена проверкой: лампы могут перестать мигать, гореть постоянно или работать с перебоями. Одни и те же симптомы бывают при повреждении проводки и контактов, поэтому начинать замену стоит с проверки подключения.

Конструкция и обозначения

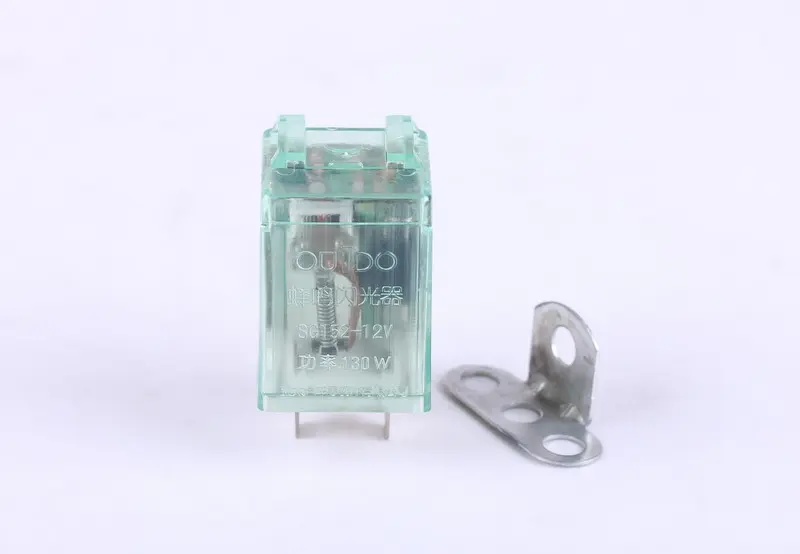

Реле имеет прямоугольный полупрозрачный корпус светло-зелёного оттенка, сквозь который просматриваются внутренние компоненты. На корпус нанесены обозначения OUDO, 12V и 130W. Надпись 12V означает напряжение 12 В, а 130W — обозначение мощности 130 Вт. Эти значения нужны для сопоставления со снятым реле и требованиями системы освещения. Число 130W само по себе не определяет, сколько ламп можно подключить и какие режимы нагрузки предусмотрены.

Что сверить при подборе

Ориентируйтесь на маркировку штатного реле, схему подключения и устройство его крепления. Проверьте количество выводов, их расположение, обозначения контактов и форму ответной колодки. Совпадения напряжения и формы корпуса недостаточно: при другой распиновке реле может не работать или вызвать замыкание. Сопоставьте также место установки, доступное пространство и положение проводов, чтобы после закрепления колодка не упиралась в соседние детали.

Учитывайте тип установленных ламп и их суммарную нагрузку. Если обычные лампы заменены светодиодными, совместимость реле с такой нагрузкой проверяют отдельно. Изменение потребления может повлиять на частоту мигания или запуск реле. Подбирать его только по тому, что разъём подходит, неправильно: подключение и режим работы должны соответствовать штатной системе.

Когда требуется замена

Поводом проверить реле служат пропадание мигания, нестабильный ритм и отказ указателей после прогрева. Однако перегоревшая лампа, окисленный контакт или плохое соединение с массой тоже нарушают работу сигналов. Осмотрите колодку на потемнение, следы нагрева и ослабленные клеммы. Если неисправен лишь один указатель, сначала проверьте его лампу, патрон и провод: замена реле не устранит местный обрыв.

Установка и проверка

Выключите зажигание и обесточьте технику по её инструкции. До отсоединения старого реле отметьте расположение проводов и обозначения контактов. Снимайте колодку за корпус, не вытягивая её за провода. Новую деталь подключайте по схеме, без перестановки клемм наугад. Закрепите корпус так, чтобы он не болтался, а проводка не натягивалась и не касалась движущихся или горячих частей.

Повреждённую колодку и клеммы со слабым зажимом замените вместе с реле, если обнаружены такие дефекты. После подключения питания проверьте поворотники с обеих сторон и аварийную сигнализацию, если она предусмотрена. Все задействованные лампы должны включаться без пропусков. Нестабильное мигание, нагрев соединения или срабатывание предохранителя требуют повторной проверки распиновки, контактов и нагрузки.
