Прокладка крышки головки цилиндра DL190-12

Прокладка крышки головки цилиндра DL190-12

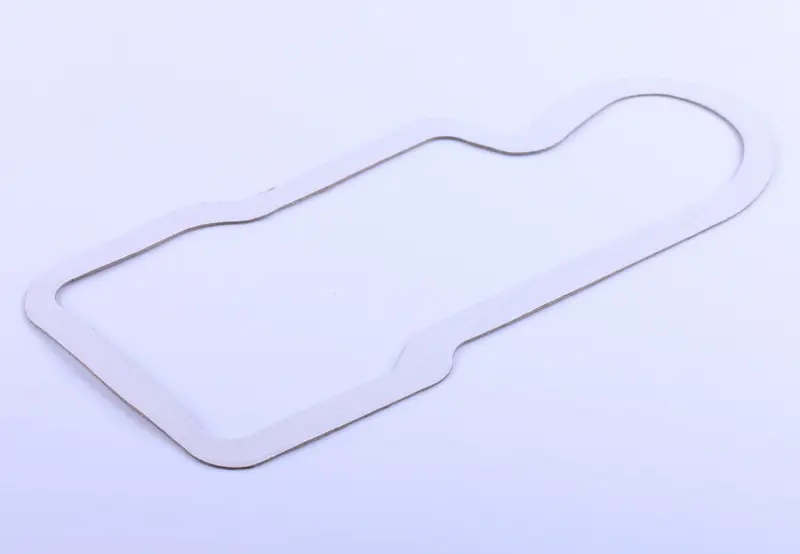

Плоское уплотнение стыка между клапанной крышкой и головкой цилиндра дизельного двигателя DL190-12 — одноцилиндрового четырехтактного мотора мощностью 12 л.с. с жидкостным охлаждением, который ставят на мототракторы, минитракторы и тяжелые дизельные мотоблоки. Прокладка вырублена по контуру посадочной плоскости крышки: вытянутая рамка со скругленными углами, сужением в средней части и широким закругленным концом. Деталь ложится на плоскость головки сразу, без подрезки по месту и без припиливания под крепеж.

Стык клапанной крышки не относится к силовым соединениям, поэтому герметичность здесь держится не усилием затяжки, а состоянием уплотнения. Прокладка удерживает масло в зоне коромысел и клапанных пружин, куда оно подается при работе привода клапанов, и не дает ему выходить наружу — на головку, цилиндр, выпускной коллектор и корпус двигателя. Одновременно она закрывает стык от пыли и абразива, которых при работе такой техники всегда хватает: полевые работы, грунтовая пыль, постоянный обдув от вентилятора системы охлаждения.

Когда ставят новую

• После каждой регулировки тепловых зазоров клапанов: снятая прокладка уже обжата и при повторной установке чаще всего начинает потеть по периметру.
• При масляных потеках вокруг клапанной крышки, следах масла на головке и характерном нагаре на выпуске.
• Если прежнее уплотнение затвердело, потеряло упругость, растрескалось или порвалось при снятии крышки.
• При переборке головки — замене клапанов, направляющих втулок, коромысел, притирке фасок.
• При устранении течей после длительной работы двигателя с перегревом.

Установка

Плоскости головки и крышки очищают от остатков старого уплотнителя и масляной пленки, а саму крышку проверяют на деформацию: погнутая крышка не даст ровного прилегания даже с новым уплотнением. Прокладку укладывают сухой или с тонким слоем герметика, ориентируя по контуру и отверстиям, после чего крышку затягивают равномерно, крест-накрест, умеренным моментом. Перетяжка выдавливает уплотнение из стыка и приводит к повторной течи, поэтому аккуратное усилие здесь важнее скорости сборки.

Как подобрать

Ориентируйтесь на модель двигателя, а не на модель техники: один и тот же DL190-12 встречается на разных мототракторах и мотоблоках, включая машины на базе Xingtai 120. По каталогу дизеля прокладка проходит под номером XT12A.01.122 и относится к семейству DL190-12/DL190-15. Перед покупкой сравните снятую деталь с новой по общей длине и ширине рамки, по форме закругленного конца и по количеству и расположению вырезов под шпильки — контур должен совпадать полностью, без свободного смещения прокладки на плоскости.

Такое уплотнение разумно держать в запасе вместе с прокладкой головки цилиндра и сальниками: клапанную крышку снимают в рамках планового обслуживания клапанного механизма, и новая прокладка под рукой избавляет от вынужденного простоя техники в разгар сезона.
