Задняя тормозная панель Suzuki MX50V с колодками

Задняя тормозная панель Suzuki MX50V с колодками

Панель предназначена для заднего барабанного тормоза Suzuki MX50V. Она закрывает открытую сторону тормозного барабана, служит основанием для размещения колодок и обеспечивает соединение тормозного механизма с наружным приводом. Деталь подходит для ремонта, при котором требуется заменить не только изношенные колодки, но и их несущую панель с внешними рычагами.

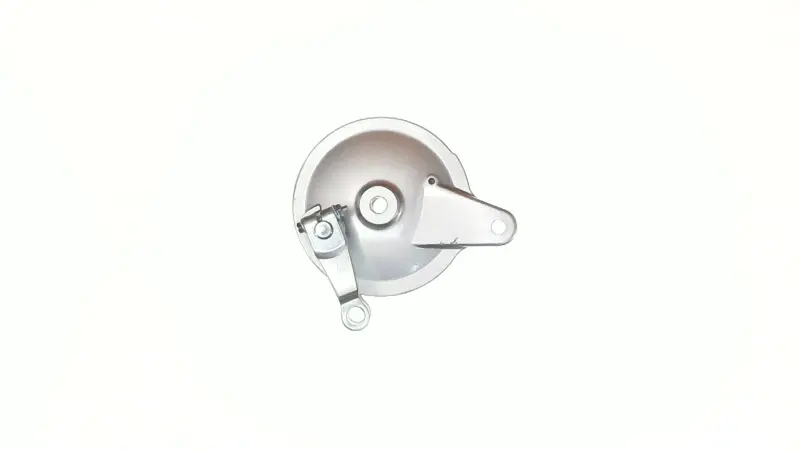

В комплект входят тормозные колодки. На наружной стороне панели расположены приводной рычаг тормоза и кронштейн с отверстием для фиксации относительно задней части мопеда. Центральное отверстие предназначено для установки панели в колесный узел. Такая компоновка соответствует механическому барабанному тормозу: при воздействии на привод внутренний механизм разводит колодки, и они прижимаются к рабочей поверхности барабана.

Когда требуется замена

Покупку панели в сборе рассматривают при повреждении или деформации основания, выраженном люфте деталей привода, износе посадочных мест либо невозможности корректно установить новые колодки на старую панель. Причиной проверки также могут стать посторонний шум, неравномерное срабатывание заднего тормоза, заедание привода или затрудненная регулировка. Перед заменой необходимо определить источник неисправности: аналогичные симптомы способны возникать из-за состояния барабана, троса или тяги, крепежа и регулировки привода.

Что проверить при подборе

• Модель техники: заявленная совместимость относится к Suzuki MX50V; принадлежность мопеда к другой серии сама по себе не подтверждает взаимозаменяемость.
• Место установки: эта панель предназначена для заднего, а не переднего колеса.
• Геометрия: сравните наружный диаметр панели, центральное отверстие и положение всех посадочных точек со снятой деталью.
• Привод: должны совпасть форма, ориентация и положение рычага, к которому подключается тормозная тяга или трос.
• Фиксация: проверьте расположение и размер отверстия кронштейна, удерживающего панель от проворачивания.
• Барабан и колодки: сопоставьте размеры внутренней полости барабана и установленных колодок; точные размеры этой позиции не заявлены.

Название модели остается основным ориентиром, однако перед установкой полезно выполнить прямое сравнение со старой панелью. Это особенно актуально для техники, которая ранее ремонтировалась или могла получить колесо либо тормозные детали от другой модификации. Совпадение только внешнего диаметра недостаточно: значение имеют центральная посадка, расположение стопорного кронштейна и направление приводного рычага.

Установка и первичная проверка

Монтаж выполняют после очистки барабана и проверки его внутренней поверхности. Панель должна входить без перекоса, свободно размещаться в барабане и правильно соединяться с приводом и удерживающим креплением. После сборки регулируют свободный ход тормоза по требованиям техники, несколько раз приводят механизм в действие и проверяют свободное вращение колеса после отпускания рычага. Крепеж устанавливают и затягивают в соответствии с руководством по обслуживанию Suzuki MX50V.

Перед поездкой следует убедиться, что задний тормоз включается плавно, колесо не подклинивает, а панель надежно удерживается от проворачивания. Новым колодкам требуется корректный контакт с барабаном, поэтому состояние его поверхности и правильная регулировка непосредственно влияют на работу установленного комплекта.
