Корпус шестерен ВОМ DongFeng 354/404 AMG

Корпус шестерен ВОМ DongFeng 354/404 AMG предназначен для ремонта механизма вала отбора мощности. ВОМ передает вращение от трансмиссии к приводимому оборудованию, а корпус образует пространство для размещения шестерен и сохраняет взаимное положение установленных в нем деталей. При повреждении корпуса замена одних шестерен или уплотнений может не устранить причину шума, люфта и утечки масла.

Конструкция и причины замены

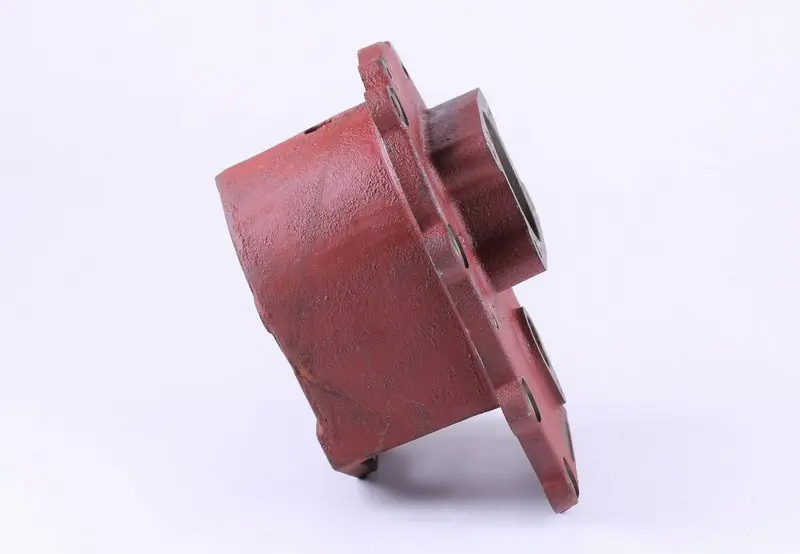

Деталь имеет объемную корпусную часть, выступающие круглые горловины и крепежный фланец с отверстиями. Наружная поверхность окрашена в красно-коричневый цвет. При подборе значение имеют контур фланца, расположение отверстий и геометрия посадок: корпус должен состыковаться с ответной частью механизма без перекоса и принудительного стягивания крепежом.

Основания для замены — трещины, сколы у креплений, повреждение привалочной плоскости, разбитые посадочные места или сорванная резьба, если восстановление не обеспечивает надежного соединения. Такие дефекты могут возникать после ударной нагрузки, работы с ослабленным крепежом или заклинивания внутренних деталей. Следы масла на стыке сами по себе еще не означают, что корпус поврежден: сначала проверяют уплотнение, затяжку соединения и состояние сопрягаемых поверхностей.

Что сверить со снятой деталью

Сравните форму корпуса и фланца, число и взаимное расположение крепежных отверстий, положение горловин и расстояния между их осями. Отдельно проверьте диаметры и глубину посадочных мест, общую глубину корпуса, резьбовые соединения и участки под уплотнения. Для сравнения используйте очищенную снятую деталь и измерительный инструмент: сходного наружного контура недостаточно для точного подбора.

Убедитесь, что внутренние детали устанавливаются на предусмотренную глубину, а сопрягаемые поверхности совпадают. Несоответствие посадок может вызвать смещение валов, неправильное зацепление шестерен и ускоренный износ подшипников. Отличия в отверстиях нельзя компенсировать растачиванием на месте или затяжкой болтов с усилием: так можно повредить фланец и получить негерметичный стык.

Особенности установки

Корпус меняют при остановленном двигателе и отключенном приводе ВОМ, исключив случайный запуск и движение техники. Перед разборкой очищают место соединения, удаляют масло из вскрываемой полости по руководству машины и фиксируют расположение снимаемых деталей. При снятии поддерживают корпус и размещенные в нем детали, чтобы не повредить посадки и кромки сопряжений.

При переносе деталей осматривают шестерни, валы, подшипники и уплотнения. Изношенные подшипники и поврежденные уплотнения заменяют; разрушенную прокладку не используют повторно. Остатки старого уплотнительного материала удаляют, не оставляя царапин на привалочных плоскостях. Если внутри были обломки, перед сборкой очищают доступную полость от частиц.

Новый корпус устанавливают без ударов по фланцу, крепеж затягивают равномерно с моментом из руководства техники. Затем восстанавливают смазку по требованиям механизма и проверяют свободное вращение до включения привода. После пробного запуска контролируют герметичность соединений, отсутствие постороннего шума и нагрева. Тугое вращение или перекос требуют проверки сборки, а не приработки под нагрузкой.
