Корпус цапфы переднего моста Foton 244, ДТЗ 244, Jinma 244/264 AMG

Корпус цапфы переднего моста Foton 244, ДТЗ 244, Jinma 244/264 AMG предназначен для ремонта опорной части переднего моста. Он задаёт положение сопряжённых деталей и воспринимает нагрузки через посадочные поверхности и крепления. Целостность корпуса важна для правильной сборки: трещины, деформация или повреждённые посадки мешают сохранить взаимное положение деталей даже после замены изношенных подшипников и уплотнений.

Конструкция и причины замены

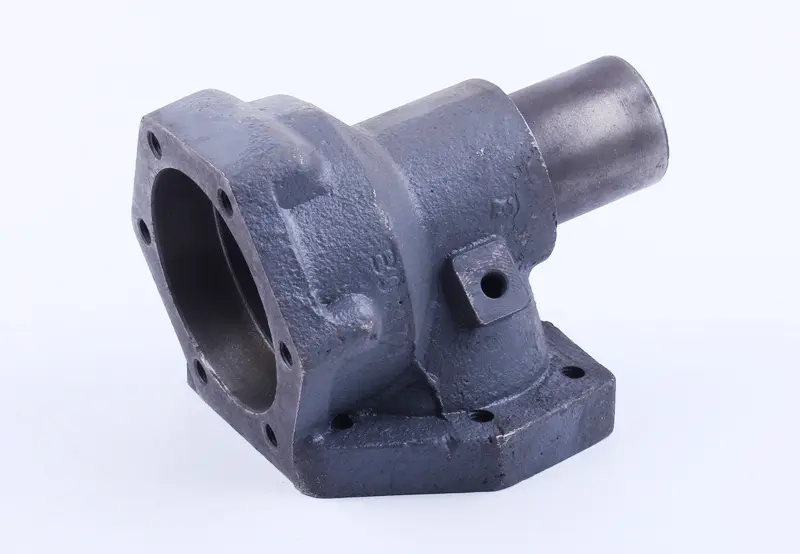

Корпус имеет полость с большим круглым проёмом, фланец с крепёжными отверстиями, выступающую цилиндрическую часть и нижнюю площадку с отверстиями. Сбоку расположен отдельный прилив с отверстием. При подборе важны форма каждой сопрягаемой поверхности и расположение креплений: совпадения общего силуэта недостаточно, чтобы деталь встала на место без перекоса.

Поводом для замены служат трещины около отверстий и переходов корпуса, сколы фланцев, деформация привалочных плоскостей и выработка посадок. Такие повреждения возможны после сильного удара, ослабления крепежа или длительной работы с люфтом. Следы подтекания по стыку тоже требуют проверки, но сами по себе ещё не означают неисправность корпуса: причиной может быть повреждённое уплотнение или нарушение затяжки.

Что сверить со снятой деталью

Ориентируйтесь на снятый корпус и устройство конкретного моста. Сравните взаимное расположение фланцев, цилиндрического выступа и бокового прилива, количество и шаг крепёжных отверстий, очертания нижней площадки. Проверьте монтажную ориентацию: деталь должна соединяться с ответными частями в штатном положении, без доработки отверстий и принудительного стягивания болтами.

• Измерьте диаметры и глубину посадочных мест, длину выступающих участков и расстояния между крепёжными отверстиями.
• Сопоставьте привалочные поверхности и места установки уплотнений с ответными деталями.
• Проверьте состояние деталей, переносимых со старого корпуса: выработка на сопряжённой поверхности может сохранить люфт после ремонта.

Особенности установки

Перед разборкой надёжно зафиксируйте технику и разгрузите ремонтируемую сторону моста. Очистите место соединения, отметьте положение снимаемых деталей и сохраните порядок расположения регулировочных деталей, если они предусмотрены конструкцией. При снятии корпуса не забивайте клинья между привалочными плоскостями: повреждение кромок затруднит герметичную сборку.

При установке осмотрите сопряжённые подшипники, уплотнения и крепёж. Изношенные детали замените, а остатки старого уплотнения и загрязнения удалите с посадочных поверхностей. Корпус должен садиться ровно; болты не используют для преодоления несоответствия посадок. Порядок затяжки, моменты и необходимые регулировки выбирают по руководству конкретного моста.

После сборки проверьте свободное движение механизма, отсутствие заедания, лишнего люфта и подтеканий. Ошибка в размерах посадок или геометрии креплений может вызвать перекос, ускоренный износ сопряжённых деталей и повторную разборку. Если при проверке появляется тугой ход, сначала установите его причину, а затем возвращайте технику к работе.
