Корпус сцепления DongFeng 354/404 AMG

Корпус сцепления DongFeng 354/404 AMG предназначен для замены соответствующей детали механизма сцепления. Корпус служит конструктивной основой для расположения и крепления деталей этого механизма. От состояния его опорных участков и креплений зависит взаимное положение сопряжённых частей. Сцепление соединяет двигатель с трансмиссией и позволяет разъединять их при переключении передач и остановке техники.

Конструкция и причины замены

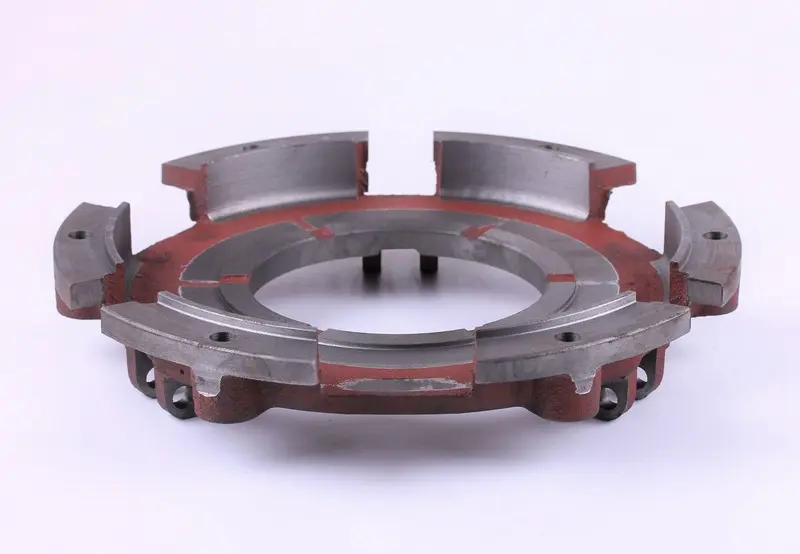

Деталь имеет кольцевую форму с большим центральным отверстием. По окружности расположены выступающие участки, вырезы и крепёжные отверстия; поверхность состоит из нескольких уровней. При подборе имеет значение не только наружный контур, но и расположение каждого выступа: сопряжённые части должны занимать свои места без перекоса и помех перемещению.

Корпус меняют при трещинах, повреждении креплений, деформации и выраженной выработке на опорных поверхностях. Разбитые отверстия и повреждённые посадочные участки мешают надёжно закрепить детали сцепления. Поводом для осмотра могут стать стук, вибрация, рывки при трогании или неполное выключение сцепления. Эти признаки требуют проверки всего механизма: сами по себе они ещё не указывают на неисправность корпуса, поскольку похожие проявления бывают при износе дисков или нарушении регулировки.

Что сверить при подборе

Сопоставьте новую деталь со снятым корпусом и каталогом конкретной техники. Одного названия модели недостаточно для проверки совпадения конструкции. Сначала сравните общий профиль и расположение креплений, затем проверьте размеры и поверхности, которыми корпус сопрягается с остальными деталями. Замеры лучше снимать с очищенных участков без задиров и налипшей грязи.

• Наружный диаметр, центральное отверстие и общую высоту корпуса.
• Количество, расположение и размеры крепёжных отверстий, наличие резьбы в соответствующих местах.
• Форму выступов, ширину вырезов и высоту опорных площадок.
• Посадку сопряжённых деталей и свободное пространство для их перемещения.

Несовпадение высоты или расположения опор может нарушить геометрию собранного сцепления даже при совпавших отверстиях. Последствия — перекос, неполное разъединение дисков, задевание деталей и ускоренный износ. Не подгоняйте неподходящий корпус расточкой отверстий или стачиванием выступов: так можно ослабить крепления и изменить положение деталей механизма.

Замена и проверка сборки

Работы выполняют на остановленной технике, надёжно закрепив её и обеспечив доступ к сцеплению по руководству по ремонту. До разборки отмечают взаимное положение деталей. Если разборка затрагивает пружины, их усилие снимают предусмотренным способом, постепенно и равномерно. Старый корпус снимают после освобождения креплений, затем очищают сопрягаемые поверхности и проверяют их на повреждения.

Одновременно осматривают диски, пружины, рычаги выключения и крепёж сцепления. Изношенные сопряжённые детали могут вызвать повторную неисправность после установки нового корпуса. При сборке соблюдают последовательность и моменты затяжки из руководства для конкретного механизма; болтами не стягивают детали, которые не садятся на место свободно. После сборки проверяют регулировку привода, полный ход выключения и отсутствие задевания, затем контролируют плавность включения сцепления.
