Корпус раздаточной коробки DongFeng 240/244 AMG

Корпус раздаточной коробки DongFeng 240/244 AMG предназначен для ремонта раздатки при повреждении её корпусной части. Он образует пространство для внутренних деталей механизма, удерживает их в заданном положении и служит основой для соединения с прилегающими деталями трансмиссии. От состояния посадочных мест и стыков зависит правильная работа собранной коробки и герметичность её соединений.

Конструкция и причины замены

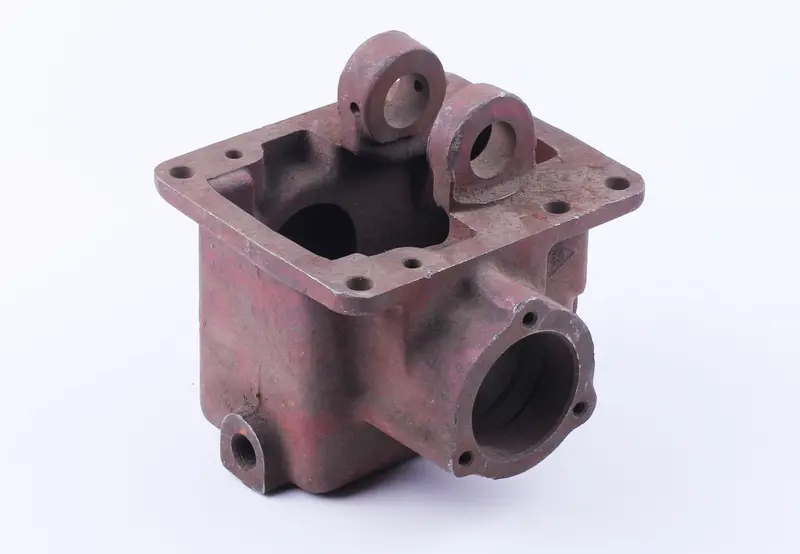

Корпус имеет открытый верхний проём с широким фланцем и крепёжными отверстиями по периметру. Сбоку расположен круглый выход с фланцем, а сверху — две проушины со сквозными отверстиями. Эти участки нужно сопоставлять со снятой деталью: одинакового общего очертания недостаточно, если отличается расположение отверстий, форма приливов или посадка сопрягаемых частей.

Замена требуется при трещинах, отломанных креплениях, повреждении резьб и деформации плоскостей, когда восстановление уже не обеспечивает правильную сборку. Отдельная причина — износ посадочных мест: если закреплённая в корпусе деталь теряет плотную посадку, нарушается взаимное положение частей механизма. Следы масла возле стыка сами по себе ещё не означают, что корпус неисправен: сначала проверяют уплотнение, крепёж и состояние прилегающих поверхностей.

Что сверить при подборе

Сравните контур верхнего фланца, число и расположение крепёжных отверстий, боковой круглый выход и обе верхние проушины. Затем проверьте размеры посадочных мест, глубину внутренних полостей и расстояния между точками крепления. Замеры удобнее делать на очищенном снятом корпусе, сохранив рядом крышку и сопрягаемые детали для проверки стыков. Совпадение названия техники не заменяет такого сравнения.

Особое внимание уделите поверхностям, на которых должны плотно сидеть опоры, уплотнения и присоединяемые части. Несовпадение посадки нельзя исправлять усиленной затяжкой болтов: так можно перекосить соединение, повредить фланец или создать напряжение в корпусе. Если отверстия не совмещаются свободно либо между плоскостями остаётся неравномерный зазор, причину устраняют до окончательной сборки.

Установка и проверка

Работу начинают с очистки раздатки снаружи и удаления масла из разбираемой полости. Перед отсоединением корпусной части поддерживают связанные с ней детали и фиксируют расположение крепежа, прокладок и регулировочных элементов, если они предусмотрены конструкцией. Внутренние детали переносят с соблюдением порядка сборки конкретного механизма: корпус задаёт их положение, поэтому пропущенная шайба или неверно установленная опора могут привести к заеданию.

При замене осматривают подшипники, валы и сопрягаемые крышки, проверяют крепёж. Изношенные уплотнения и повреждённые прокладки заменяют; остатки старого уплотняющего материала удаляют, не царапая плоскости. До монтажа очищают внутренние полости нового корпуса. Болты затягивают равномерно, по схеме и с усилием, установленными для техники, а герметик применяют только там, где он предусмотрен.

После сборки проверяют свободное движение механизма и работу переключения, затем восстанавливают уровень масла по требованиям техники. При первой проверке следят за течами, посторонним шумом и нагревом. Тугое вращение или закусывание требуют проверки сборки: эксплуатация с перекосом посадок ускоряет износ внутренних деталей и может снова повредить корпус.
