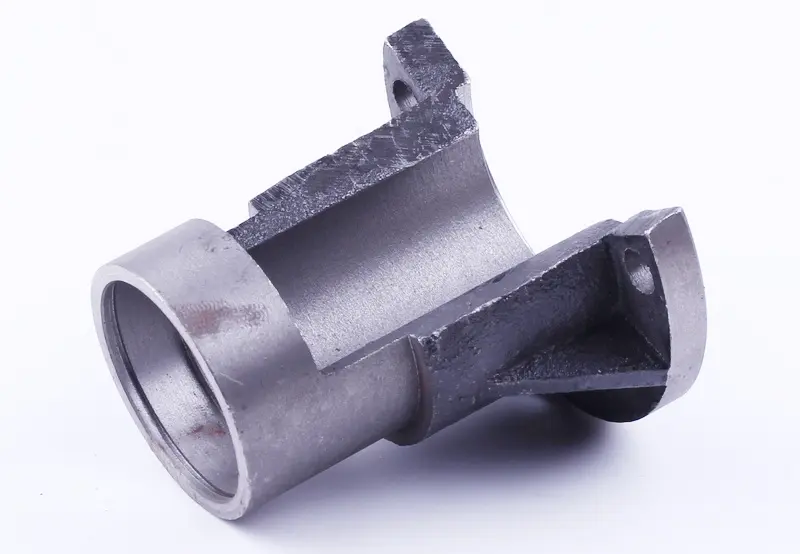

Корпус подшипника промежуточного вала DongFeng 240/244 AMG

Корпус подшипника промежуточного вала DongFeng 240/244 AMG удерживает подшипник в заданном положении и служит его опорой. От состояния посадочного места и креплений зависит правильное положение вала относительно сопряжённых деталей. Замена корпуса нужна, когда повреждена сама опора: новый подшипник не устранит люфт в разбитом посадочном месте и не восстановит треснувшее крепление.

Конструкция и назначение

У корпуса есть цилиндрическая посадочная часть, открытая продольная секция и крепёжные выступы с отверстиями. Боковые рёбра соединяют выступы с основной частью. При подборе имеют значение и посадка подшипника, и взаимное расположение креплений: внешне близкая деталь с другим смещением отверстий не позволит правильно закрепить опору.

Корпус фиксирует наружное кольцо подшипника, а вращение вала обеспечивает сам подшипник. Поэтому при появлении шума или люфта проверяют обе детали. Повреждённая посадочная поверхность может позволять кольцу смещаться или проворачиваться, из-за чего опора теряет точность, а износ продолжается даже после установки нового подшипника.

Когда требуется замена

Повод осмотреть корпус — трещины у крепёжных выступов, сколы по краю посадки, овальность отверстия, следы проворачивания наружного кольца и разбитые крепёжные отверстия. Такие повреждения могут возникнуть после работы с ослабленным крепежом, заклинивания подшипника или перекоса при сборке. Шум и вибрация сами по себе не доказывают неисправность корпуса: причину определяют после проверки посадки и состояния подшипника.

Что сверить при подборе

• Внутренний диаметр и глубину посадочного места, расположение уступов и упоров.
• Количество крепёжных отверстий, их диаметр и расстояния между центрами.
• Положение крепёжных выступов относительно оси подшипника, общую длину и форму открытой части.
• Обозначение снятого подшипника и способ его фиксации в прежнем корпусе.

Сравнивайте детали по очищенным поверхностям, а размеры снимайте с неповреждённых участков. Разбитое гнездо не даёт надёжного размера для подбора. Также проверьте, хватает ли места для выступов и рёбер и совпадают ли поверхности прилегания. Несовпадение нельзя исправлять затяжкой болтов с усилием: это создаёт напряжение в корпусе и может нарушить положение вала.

Установка и проверка

При разборке зафиксируйте ориентацию прежнего корпуса и расположение деталей, удерживающих подшипник. Очистите место установки от грязи и остатков повреждённых деталей, осмотрите крепёж, ответные отверстия и посадочную поверхность вала. Подшипник с заеданием, ощутимым люфтом или повреждёнными кольцами заменяют вместе с корпусом; имеющиеся уплотнения и стопорные детали проверяют отдельно.

При запрессовке подшипника в корпус усилие прикладывают к наружному кольцу, не передавая его через тела качения. Сборку ведут без перекоса, с опорой на подходящую поверхность корпуса. Порядок затяжки и момент выбирают по документации техники. После закрепления проверяют свободное вращение вала, отсутствие заеданий и смещения опоры. Неправильная посадка или перекос могут вызвать нагрев и ускоренный износ подшипника.
