Корпус подшипника первичного вала Foton 244, Jinma 244/264 AMG

Корпус подшипника первичного вала Foton 244, Jinma 244/264 AMG удерживает подшипник в посадочном месте и задаёт положение опоры вала. От состояния корпуса зависит, насколько прочно закреплён подшипник и сохраняется ли соосность при работе механизма. Деталь нужна при повреждении посадки, трещинах или деформации крепления, когда замена одного подшипника уже не устраняет причину люфта.

Устройство и назначение

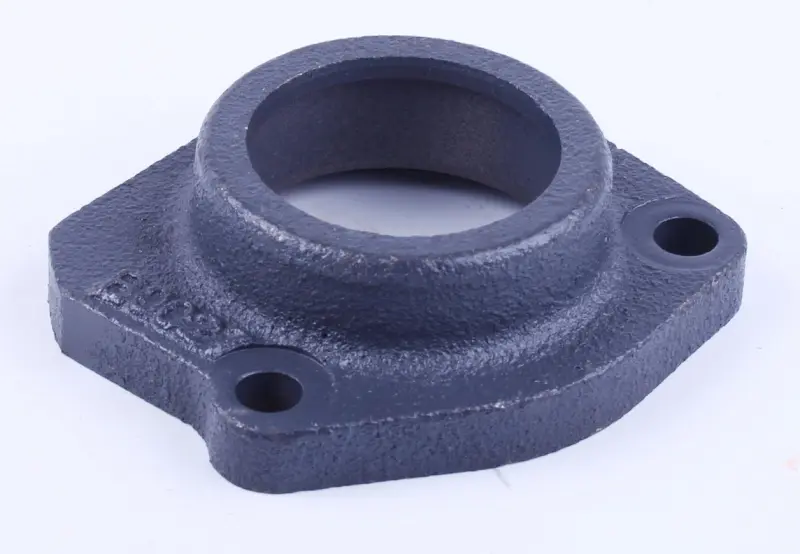

Корпус имеет выступающую кольцевую часть с центральным отверстием и фланцевое основание. В основании предусмотрены два крепёжных отверстия. Кольцевая часть образует посадочное место, а фланец служит для крепления корпуса к сопрягаемой поверхности. При подборе учитывают обе части: совпадение отверстия под подшипник ещё не означает, что основание встанет без перекоса.

Неподвижная посадка наружного кольца подшипника помогает опоре воспринимать нагрузку от вала. Если посадочное место разбито, подшипник может смещаться или проворачиваться в корпусе. Это ускоряет износ сопряжённых поверхностей, поэтому новый подшипник в повреждённом корпусе не всегда возвращает механизму нормальную работу.

Когда корпус требует замены

Причинами замены становятся трещины вокруг посадки и крепёжных отверстий, сколы, овальность отверстия, следы проворачивания наружного кольца и повреждение плоскости прилегания. Подобные дефекты могут возникать после работы с изношенным подшипником, ослабленным крепежом или перекошенной опорой. Шум, вибрация и люфт вала служат поводом проверить весь участок опоры: сами по себе эти признаки ещё не определяют, какая именно деталь повреждена.

Что сверить при подборе

Сравните со снятым корпусом диаметр и глубину посадки под подшипник, высоту кольцевой части, толщину и контур фланца. Измерьте расстояние между центрами крепёжных отверстий и их диаметр. Проверьте расположение посадки относительно основания: от этого зависит положение вала после сборки. Замеры удобнее выполнять на очищенной детали, отдельно отмечая участки с выработкой.

Учитывайте обозначение установленного подшипника и конструкцию сопрягаемых деталей. Если старая посадка изношена, её фактический диаметр нельзя принимать за единственный ориентир. Сопоставьте измерения с неповреждёнными участками и требованиями к опоре. Ошибка по глубине или высоте корпуса способна изменить положение подшипника, а несовпадение крепления — помешать плотному прилеганию фланца.

Особенности установки

До снятия корпуса зафиксируйте положение деталей и обеспечьте опору валу, чтобы он не нагружал освобождённое крепление. После разборки очистите сопрягаемую поверхность от загрязнений и остатков уплотнения, если оно предусмотрено конструкцией. Осмотрите подшипник, посадку на валу, крепёж и резьбу. Подшипник с заеданием, ощутимым люфтом или повреждёнными дорожками следует заменить вместе с неисправным корпусом.

При запрессовке подшипника в корпус усилие передают через наружное кольцо, не нагружая тела качения. Корпус должен прилегать к основанию без принудительного стягивания перекоса болтами. Крепёж затягивают равномерно с моментом по руководству техники. После сборки проверяют вращение вала и отсутствие заедания: тугой ход требует проверки посадки и положения опоры до запуска механизма.
