Корпус подшипника первичного вала ВОМ DongFeng 240/244 AMG

Корпус подшипника первичного вала ВОМ DongFeng 240/244 AMG удерживает подшипник в посадочном месте и задаёт положение опоры в механизме вала отбора мощности. От состояния корпуса зависит, насколько устойчиво подшипник закреплён относительно вала и сопряжённых деталей. При повреждении посадки установка нового подшипника сама по себе не устраняет люфт: сначала нужно восстановить надёжную опору заменой изношенного корпуса.

Конструкция и назначение

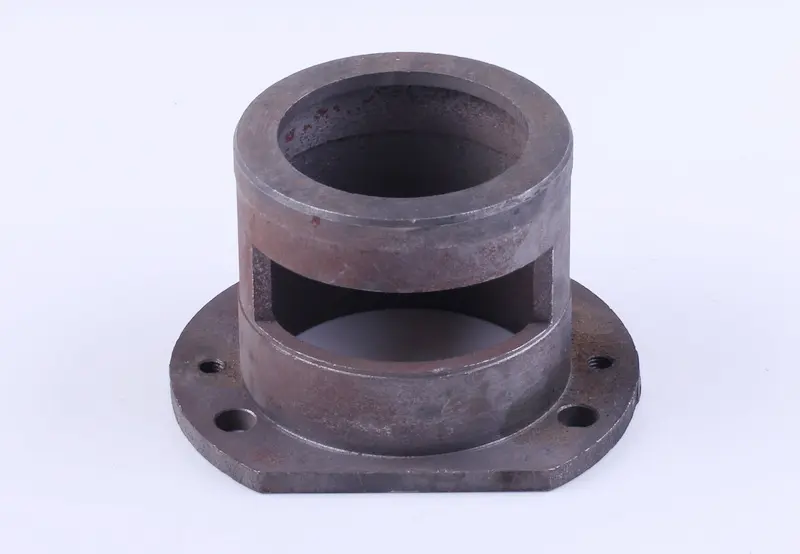

Деталь имеет полую цилиндрическую часть, крупные боковые окна и крепёжный фланец с отверстиями. При подборе важны и внутренняя посадка, и геометрия основания: корпус должен правильно разместиться в механизме, совместиться с креплением и сохранить предусмотренное положение подшипника. Боковые окна и переходы между участками корпуса также сверяют со снятой деталью, поскольку одного совпадения наружной формы недостаточно.

Когда требуется замена

Поводом для проверки служат люфт опоры, посторонний гул и вибрация при работе механизма. Эти признаки могут быть связаны с самим подшипником, поэтому состояние корпуса оценивают после разборки. Ищут трещины, повреждения фланца, разбитые крепёжные отверстия, следы проворачивания наружного кольца и выработку посадочной поверхности. Если кольцо перемещается в месте, где должно быть закреплено, опора уже не обеспечивает требуемую фиксацию.

Посадка может пострадать после заклинивания подшипника, длительной работы с люфтом или перекоса при сборке. Удары по корпусу во время снятия также способны повредить кромки и основание. Замена нужна при дефектах, которые мешают закрепить подшипник и установить корпус без смещения; поверхностные следы эксплуатации сами по себе ещё не определяют пригодность детали.

Что сверить при подборе

Сопоставьте диаметр и глубину посадки под подшипник, общую высоту корпуса, форму и толщину фланца. Проверьте расстояния между центрами крепёжных отверстий, их диаметры и наличие резьбы в соответствующих местах. Отдельно сравните расположение боковых окон, упорных поверхностей и выступающих участков. Изношенную посадку нельзя принимать за единственный размерный образец: учитывайте обозначение снятого подшипника и требования к его установке.

Корпус должен совпадать с ответной поверхностью без рассверливания креплений и принудительного смещения. Ошибка в высоте опоры или расположении отверстий может вызвать перекос подшипника, затруднить вращение вала и привести к повторной разборке. Подгонка затяжкой болтов не исправляет несовпадение геометрии и создаёт дополнительную нагрузку на фланец.

Установка и проверка

Работу выполняют на остановленной технике с исключённым случайным запуском и отключённым приводом ВОМ. При разборке сохраняют порядок расположения снятых деталей. Перед сборкой очищают ответную поверхность и крепёжные отверстия, проверяют подшипник, участок вала под ним и предусмотренные конструкцией уплотнения и фиксаторы. Повреждённые сопряжённые детали заменяют, чтобы они не стали причиной повторного износа опоры.

При посадке подшипника в корпус усилие передают через наружное кольцо, не нагружая тела качения. Корпус устанавливают без перекоса, крепёж затягивают равномерно с моментом по документации техники. До включения привода проверяют свободное вращение механизма и отсутствие заедания. После сборки обращают внимание на посторонний шум, вибрацию и нагрев в области опоры.
