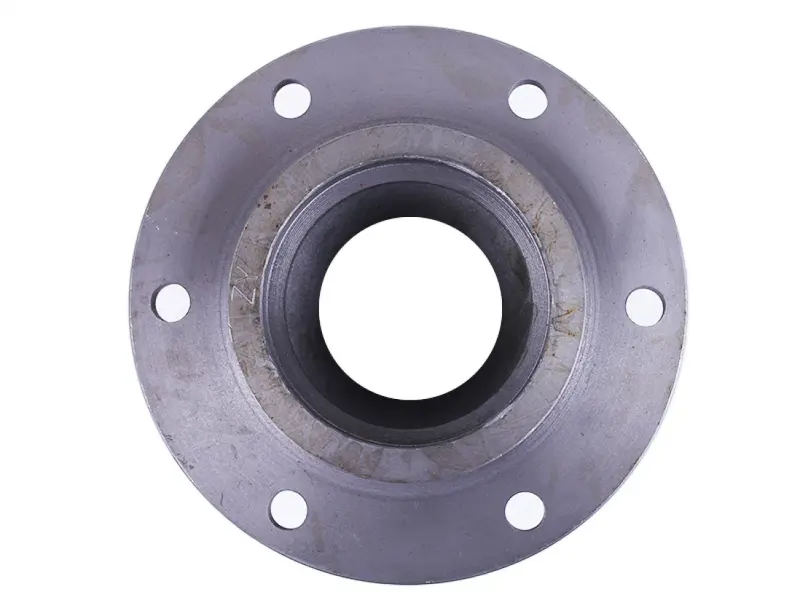

Корпус подшипника конической шестерни переднего моста Jinma 404 AMG

Корпус подшипника конической шестерни переднего моста Jinma 404 AMG удерживает подшипник в посадочном месте и служит опорой для его установки в мосту. От состояния корпуса зависит, сохраняет ли опора правильное положение под нагрузкой. Изношенная посадка или повреждённый фланец могут нарушить положение шестерни, вызвать люфт и ускорить износ деталей зацепления.

Конструкция и назначение

Корпус имеет круглый фланец с шестью крепёжными отверстиями, центральное сквозное отверстие и выступающую кольцевую часть вокруг него. При подборе важны и крепёжный контур, и внутренняя посадка: совпадение только числа отверстий ещё не означает, что деталь правильно встанет в мост. Прилегающая поверхность фланца должна обеспечивать ровное соединение с ответной частью.

Поводом для замены служат трещины, деформация фланца, повреждение крепёжных отверстий и износ посадочного места подшипника. Если наружное кольцо проворачивалось в корпусе, на посадке могут оставаться задиры и следы выработки. Установка нового подшипника в разбитое гнездо не устраняет причину люфта: сначала нужно оценить состояние самого корпуса.

Что сверить со снятой деталью

Сопоставьте наружный диаметр фланца, расположение и диаметр всех шести отверстий, диаметр центральной посадки, её глубину и общую высоту корпуса. Проверьте форму внутренних уступов и размеры выступающей части, которая входит в ответное отверстие. Разница в этих местах может помешать подшипнику занять нужное положение даже при совпадающем креплении.

Для проверки посадки полезны маркировка снятого подшипника и его фактические размеры. Отдельно сравните поверхности сопряжения, расположение уплотнения и способ фиксации подшипника в вашем мосту. Старая деталь помогает проверить геометрию, но изношенное гнездо нельзя принимать за точный образец посадочного размера. Следы прежней расточки или другого ремонта также нужно учитывать.

Замена и проверка сборки

При разборке сохраните порядок расположения снятых деталей. Если в соединении стоят регулировочные прокладки или кольца, отметьте их положение: они могут влиять на настройку опоры и зацепления. Очистите ответную поверхность от остатков уплотняющего материала и загрязнений, осмотрите её на повреждения. Одновременно проверьте подшипник, уплотнения и крепёж; детали с выработкой, трещинами или повреждённой резьбой требуют отдельного решения.

Подшипник устанавливают с опорой на то кольцо, которое садится с натягом, не передавая усилие через тела качения. Корпус должен входить в сопряжение без перекоса. Не стягивайте болтами деталь, которая упирается или не прилегает к ответной поверхности: так можно повредить фланец и сместить опору. Крепёж затягивают равномерно, соблюдая порядок и момент, предусмотренные документацией на мост.

После сборки проверьте плавность вращения и отсутствие заеданий. Если разборка затронула регулировку подшипников или положение конической шестерни, восстановите её по руководству на технику. Гул, нагрев и заметный люфт требуют проверки посадки и настройки зацепления. Правильно подобранный корпус должен сохранять положение подшипника, а не компенсировать износ соседних деталей.
