Корпус подшипника ведомой шестерни КПП Jinma 200/204/240/244 AMG

Корпус подшипника ведомой шестерни КПП Jinma 200/204/240/244 AMG служит посадочной опорой для подшипника в коробке передач. Он удерживает подшипник в предусмотренном положении и передаёт нагрузку от него на окружающие детали. Состояние этой посадки влияет на устойчивость опоры шестерни: если подшипник смещается в корпусе, замена одного подшипника может не устранить люфт и шум.

Конструкция и причины замены

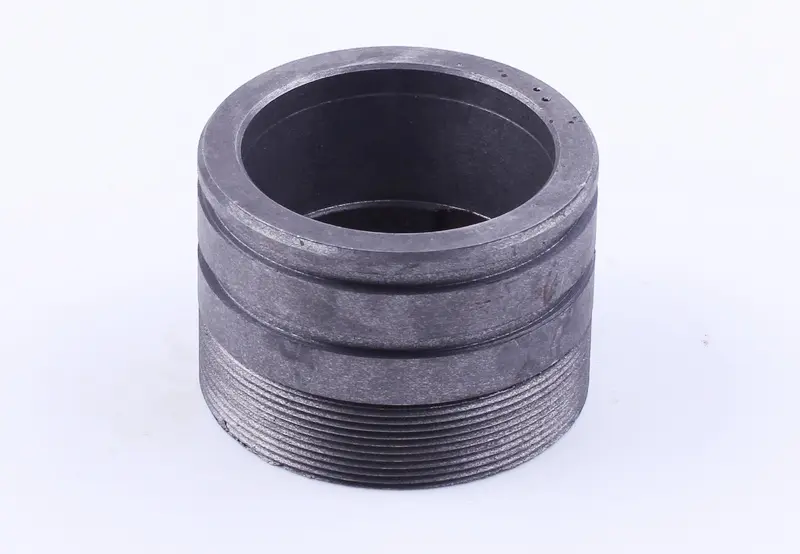

Корпус имеет полую цилиндрическую форму, внутреннюю посадочную поверхность, наружную резьбу и кольцевые проточки снаружи. При подборе учитывают весь профиль детали: совпадения внешнего диаметра недостаточно. Расположение уступов и длина посадки определяют, сможет ли подшипник занять нужное положение, а резьба должна точно соответствовать ответной части.

Корпус меняют при трещинах, повреждении резьбы, деформации или износе посадочного отверстия. Следы проворачивания наружного кольца подшипника, задиры и ослабление посадки — повод проверить, пригодна ли опора к дальнейшей работе. Гул, вибрация и люфт в коробке передач сами по себе ещё не указывают именно на корпус: после разборки нужно отдельно оценить его состояние, подшипник и сопряжённые поверхности.

Что сверить со снятой деталью

Ориентируйтесь на модель техники и конструкцию установленной коробки передач. Снятый корпус очистите, чтобы загрязнение не скрывало края проточек, уступы и повреждения. Сравните общую высоту, наружные диаметры, диаметр и глубину посадки под подшипник. У резьбы проверяют диаметр, шаг, направление и длину участка. Также сверяют расположение кольцевых проточек и форму торцов: внешне близкие корпуса могут иметь разную геометрию сопряжения.

Проверьте обозначение самого подшипника и его размеры. Он должен подходить к посадочному месту, а собранная опора — сохранять предусмотренное положение шестерни. Нельзя компенсировать неверный размер корпуса случайными прокладками или затяжкой с повышенным усилием. Слишком свободная посадка допускает перемещение подшипника, а чрезмерный натяг или перекос способны повредить сопряжённые поверхности и затруднить вращение.

Особенности установки

При разборке сохраните порядок расположения снятых деталей и регулировочных элементов, если они предусмотрены конструкцией. После извлечения корпуса очистите ответную резьбу и посадочные поверхности, проверьте их на задиры и трещины. Одновременно осмотрите подшипник, контактирующую с ним поверхность вала и соседние детали фиксации и уплотнения. Повреждённые сопряжённые детали могут снова нарушить посадку даже после установки нового корпуса.

Собирайте опору по руководству к конкретной КПП, соблюдая предусмотренные натяги, регулировки и усилия затяжки. При посадке подшипника усилие прикладывают к устанавливаемому кольцу, не передавая его через тела качения. Резьбовое соединение заводят без перекоса; заедание требует проверки, а не увеличения усилия. После сборки проверяют отсутствие ненормального люфта и заедания, затем контролируют работу коробки при пробном пуске. Если шум сохраняется, проверяют сопряжение деталей и регулировку опоры.
