Корпус переднего приводного моста Jinma 200/204/240/244 AMG

Корпус переднего приводного моста Jinma 200/204/240/244 AMG предназначен для ремонта корпусной части моста. Он образует полость для размещения деталей механизма и служит основой для соединения сопряжённых частей. От состояния корпуса зависят взаимное положение установленных деталей и герметичность стыков. Его заменяют, когда повреждения уже не позволяют надёжно закрепить сопряжения или сохранить правильную посадку внутренних деталей.

Конструкция и причины замены

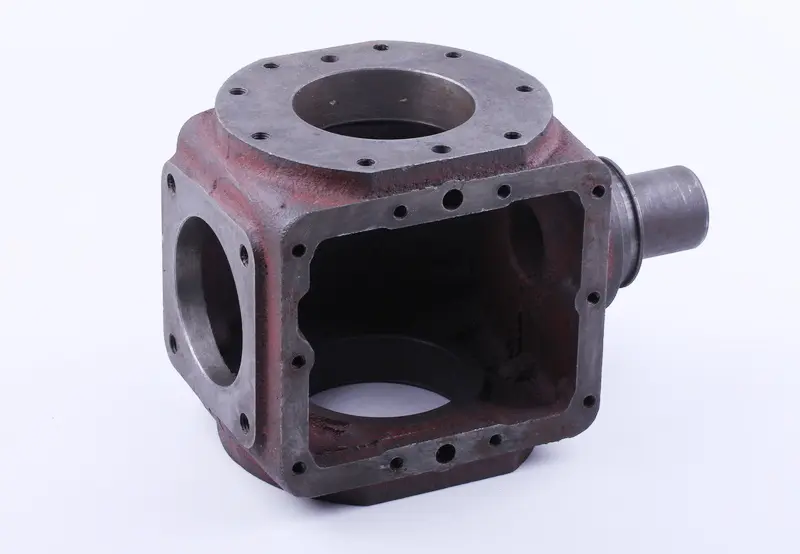

Корпус имеет крупный прямоугольный проём с отверстиями под крепёж по периметру, круглый верхний фланец и боковые отверстия. С одной стороны расположен выступающий цилиндрический участок. При подборе важна не только общая форма: расположение проёмов, крепёжных точек и присоединительных поверхностей должно совпадать со снятым корпусом. Даже небольшое отличие в этих местах может помешать сборке моста.

Поводом для замены становятся трещины, повреждённые крепёжные участки, деформация плоскостей соединения и износ посадочных мест. Такие дефекты могут возникнуть после удара, ослабления крепежа или разрушения установленных внутри деталей. Следы масла на стыке сами по себе ещё не означают, что нужен новый корпус: сначала проверяют уплотнение и состояние прилегающих поверхностей. Если посадка разбита или трещина проходит через нагруженный участок, замена одного уплотнения причину неисправности не устранит.

Что сверить при подборе

Ориентируйтесь на снятую деталь и её присоединительные размеры. Сравните форму корпуса, положение боковых отверстий и цилиндрического выступа, размеры верхнего фланца и прямоугольного проёма. Проверьте число и расположение отверстий под крепёж, расстояния между их центрами, диаметры посадок и глубину уступов. Совпадения названия модели недостаточно, если геометрия сопряжений отличается.

Отдельно осмотрите места, в которых крепятся соседние части моста и размещаются опоры внутренних деталей. Они должны обеспечивать штатную посадку без перекоса и попыток стянуть несовпадающие поверхности болтами. Неправильно подобранный корпус может привести к заеданию механизма, нарушению работы опор и течи через стыки. Проверка размеров до сборки помогает избежать повторной разборки и повреждения исправных деталей.

Особенности установки

Замену выполняют с разгруженным и надёжно закреплённым мостом. Перед разборкой очищают наружные поверхности, сливают смазку из вскрываемой полости и фиксируют расположение снятых деталей, прокладок и регулировочных элементов. Сопряжения разъединяют без ударов по уплотняемым плоскостям. Новый корпус проверяют на чистоту каналов, отверстий и посадочных поверхностей; остатки загрязнений не должны попасть внутрь при сборке.

При переносе деталей осматривают подшипники, уплотнения, крепёж и прилегающие крышки. Изношенные детали заменяют, а прокладки и уплотнения подбирают под соответствующие соединения. Затяжку крепежа и регулировку механизма выполняют по руководству к технике: болтами нельзя исправлять перекос посадки. После сборки восстанавливают смазку, проверяют свободное движение механизма и отсутствие течей. В начале эксплуатации контролируют стыки и появление постороннего шума.
