Корпус левой полуоси заднего моста Jinma 200/204/240/244 AMG

Корпус левой полуоси заднего моста Jinma 200/204/240/244 AMG предназначен для ремонта левой стороны моста. Он образует неподвижную оболочку вокруг полуоси и служит основой для размещения связанных с ней опорных и уплотняющих деталей. От состояния корпуса зависит правильное положение этих деталей относительно друг друга. При трещинах, повреждении креплений или изношенных посадочных поверхностях замена одной полуоси либо уплотнения не устраняет причину неисправности.

Конструкция и причины замены

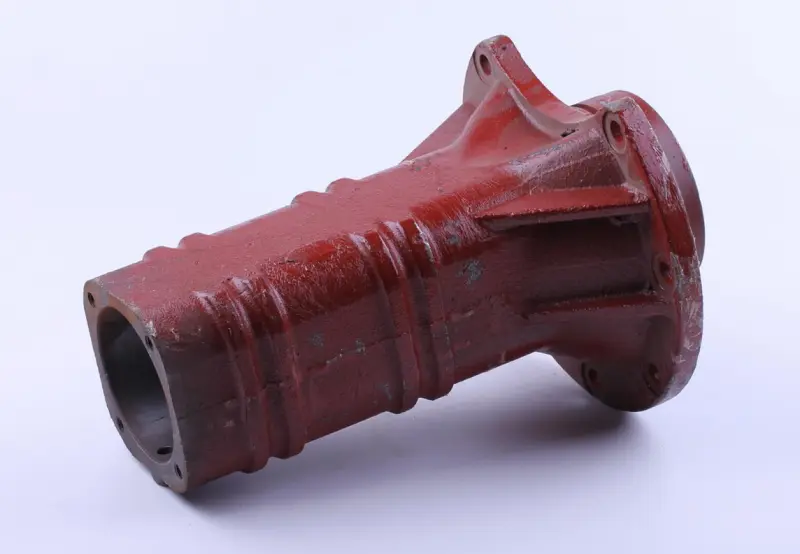

Корпус имеет вытянутую полую форму, расширенный круглый фланец с крепёжными отверстиями, наружные рёбра и выступы с отверстиями. Поверхность окрашена в красный цвет. Фланцы обеспечивают соединение с сопрягаемыми частями моста, а рёбра повышают жёсткость корпуса. При подборе значение имеют не только общий силуэт, но и расположение каждого крепления, форма торцов и внутренних посадок.

Поводом для проверки корпуса становятся трещины возле фланца и рёбер, разбитые отверстия, повреждённая резьба, сколы кромок и следы смещения в соединениях. После удара или работы с ослабленным крепежом возможны перекос и повреждение прилегающих поверхностей. Течь в месте соединения, шум и люфт требуют осмотра: такие симптомы могут быть связаны также с подшипниками, полуосью или уплотнениями. Корпус меняют, когда повреждение обнаружено именно в нём, а не только по внешнему проявлению неисправности.

Что сверить со снятой деталью

Начните с левого расположения и формы соединения с мостом. Сравните общую длину, размеры и контур обоих торцов, количество отверстий и расстояния между ними, положение выступов и рёбер. Отдельно проверьте внутренние диаметры, глубину посадок и места установки уплотнений. Совпадение названия модели не заменяет такую проверку: корпус должен подходить к уже установленным сопрягаемым деталям без переделки креплений.

Снятый корпус полезно очистить, чтобы сравнивать посадочные поверхности, а не слой грязи или остатки прокладки. Если старую деталь деформировало, размеры проверяют по неповреждённым участкам и ответным частям моста. Не стоит ориентироваться только на цвет или на похожий фланец. Ошибка в длине, расположении отверстий либо геометрии посадок может привести к неправильному положению полуоси, заеданию при вращении и повторной течи.

Особенности установки

Работу выполняют на надёжно закреплённой технике, предварительно разгрузив ремонтируемую сторону и обеспечив доступ к креплениям. Разборку ведут по руководству конкретной машины; снятые прокладки, регулировочные детали и крепёж сохраняют в порядке установки. После демонтажа очищают ответные поверхности и осматривают полуось, подшипники, уплотнения и резьбовые соединения. Повреждённые сопрягаемые детали устраняют до сборки, иначе новый корпус не решит проблему.

При сборке корпус должен прилегать без перекоса. Нельзя стягивать болтами несовпадающие отверстия или притягивать фланец через заметный зазор. Способ уплотнения, последовательность затяжки и необходимые регулировки выбирают по руководству машины. После установки проверяют свободное вращение, отсутствие ненормального люфта и плотность соединений. Короткая проверка без нагрузки помогает обнаружить заедание или течь до возвращения техники к работе.
