Корпус поворотного кулака левый Jinma 404 AMG

Левый корпус поворотного кулака Jinma 404 предназначен для ремонта поворотного узла колеса. Корпус удерживает сопряжённые детали в заданном положении и воспринимает нагрузки, возникающие при движении и повороте. От состояния его посадочных поверхностей зависит правильность сборки и отсутствие лишнего перемещения деталей. Его меняют при повреждении самого корпуса, когда замена изношенных подшипников или уплотнений уже не устраняет причину неисправности.

Конструкция и причины замены

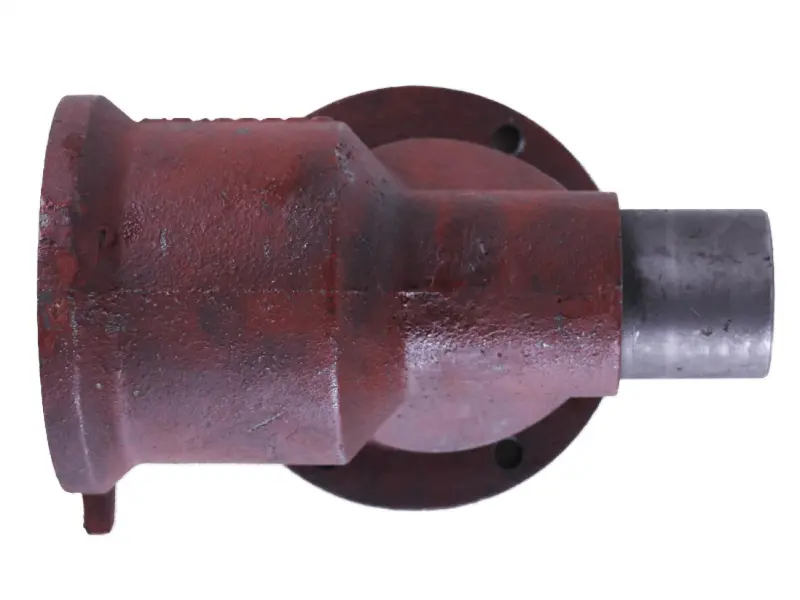

Корпус имеет ступенчатую форму, круглый фланец с крепёжными отверстиями и выступающую цилиндрическую часть. Основная поверхность окрашена в тёмно-красный цвет. При подборе важны расположение фланца, форма переходов и геометрия сопряжений: именно они определяют, удастся ли собрать механизм без перекоса и вмешательства в соседние детали.

Поводом для проверки корпуса служат трещины, повреждения крепёжных мест, следы смещения соединений и износ посадок. После сильного удара возможна деформация, которую не всегда удаётся заметить при поверхностном осмотре. Люфт, стук и повторная течь через уплотнение также требуют проверки, но сами по себе ещё не указывают на необходимость замены корпуса: причиной могут быть подшипники, уплотнения или ослабленный крепёж. Решение принимают после разборки и оценки сопряжённых поверхностей.

Что сверить при подборе

Сравните снятую деталь с заменой по левому исполнению, общей форме, расположению крепёжных отверстий и ориентации выступов. Левую и правую стороны определяют по ходу движения техники. Сходство наружного контура не заменяет проверки посадок: сверяют их диаметры и глубину, размеры цилиндрических участков, расстояния между отверстиями и положение привалочных плоскостей. Ошибка в этих местах может помешать установке или нарушить положение сопряжённых деталей.

Используйте размеры снятого корпуса и каталог конкретной машины. Повреждённую или выработанную поверхность нельзя принимать за точный образец номинального размера. Отдельно проверьте участки под уплотнения и подшипники, а также соответствие крепежа. Деталь должна соединяться с ответными поверхностями без расточки, рассверливания отверстий и принудительного стягивания болтами.

Особенности установки

До разборки надёжно закрепите технику на опорах и разгрузите ремонтируемую сторону. Очистите соединения, отметьте взаимное положение деталей и сохраняйте порядок снятых шайб, втулок и регулировочных деталей, если они предусмотрены конструкцией. После демонтажа осмотрите подшипники, уплотнения, крепёж и ответные посадки. Изношенные сопряжённые детали могут снова вызвать люфт или течь уже после замены корпуса.

При сборке очистите привалочные поверхности, не допускайте перекоса посадок и ударов по обработанным участкам. Порядок установки, регулировку и затяжку крепежа выполняйте по руководству машины. После сборки проверьте плавность поворота, отсутствие заедания и ненормального люфта, затем осмотрите соединения после короткой проверки на малой скорости. Неправильный подбор или перекос при монтаже создают лишнюю нагрузку на подшипники, ускоряют износ уплотнений и могут ограничивать поворот колеса.
