Корпус заднего вала привода переднего моста DongFeng 240/244 AMG

Корпус заднего вала привода переднего моста DongFeng 240/244 AMG предназначен для ремонта корпусной части привода. Он образует неподвижную оболочку вокруг вала и сопрягается с соседними деталями механизма. От состояния корпуса и точности его посадки зависит правильное взаимное положение деталей при сборке. При замене нужно проверить не только крепление, но и посадочные поверхности: повреждённый или перекошенный корпус способен нарушить работу привода даже при исправном вале.

Конструкция и причины замены

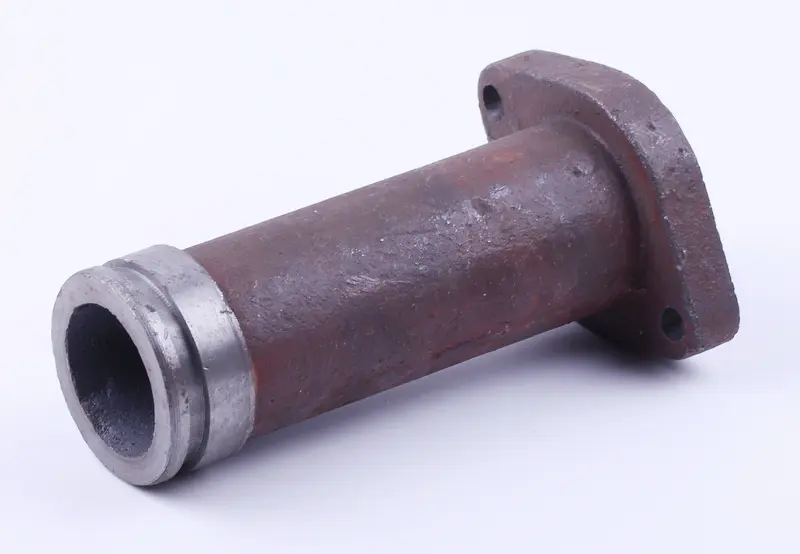

Деталь имеет вытянутую полую форму. На одном конце расположен фланец с крепёжными отверстиями, на другом — выступающий кольцевой поясок и наружная кольцевая канавка. Эти участки нужно учитывать при сравнении со снятым корпусом: совпадения общего силуэта недостаточно для правильной установки. Фланец должен прилегать к ответной поверхности без перекоса, а цилиндрическая часть — занимать предусмотренное место без натяга от соседних деталей.

Корпус меняют при трещинах, сколах фланца, повреждении крепёжных отверстий и износе посадок. Причиной замены также может стать деформация после удара или неудачной разборки. Следы перемещения на стыке, ослабление крепления и повторяющаяся течь в месте соединения требуют осмотра корпуса и сопряжённых деталей. Шум и вибрация сами по себе не доказывают неисправность именно корпуса: при разборке проверяют также вал, его опоры и крепёж, чтобы устранить причину повреждения.

Что сверить при подборе

Сравнивайте корпус со снятой деталью по полной длине, наружным диаметрам, внутренним посадкам и форме обоих концов. Отдельно проверьте контур и толщину фланца, количество крепёжных отверстий, расстояния между их центрами и диаметр. Значение имеют расположение кольцевой канавки, ширина пояска и расстояние от него до торца. Разница в одном из этих мест может помешать сборке, даже если фланец удаётся прикрутить.

• Очистите старую деталь от загрязнений, чтобы измерять поверхности корпуса, а не слой налипшей грязи.
• Осмотрите ответную часть: задиры, вмятины и остатки старого уплотнения могут мешать плотному прилеганию.
• Сопоставьте расположение посадок относительно фланца: от этого зависит положение корпуса в собранном приводе.

Особенности установки

Разборку выполняют на неподвижной технике, исключив её запуск и перемещение. До снятия корпуса освобождают связанные с ним детали по порядку, предусмотренному устройством привода, и поддерживают вал, если после разъединения он теряет опору. При снятии не следует поддевать уплотняемые поверхности инструментом, оставляющим глубокие риски. После разборки проверяют состояние вала, опор и предусмотренных конструкцией уплотнений; повреждённые детали заменяют до окончательной сборки.

Посадочные поверхности очищают, корпус устанавливают без перекоса, а крепёж затягивают равномерно с моментом по руководству техники. Нельзя стягивать болтами детали, которые не садятся на место: так можно повредить фланец или создать нагрузку на вал. После сборки проверяют свободу движения привода, прилегание соединений и отсутствие задевания. Неправильный подбор корпуса приводит к смещению посадок, ускоренному износу сопряжённых деталей и необходимости повторной разборки.
