Корпус выжимного подшипника Xingtai 120/180 AMG

Корпус выжимного подшипника Xingtai 120/180 AMG служит для размещения подшипника в механизме выключения сцепления. От состояния корпуса зависит правильное положение подшипника при передаче усилия от привода сцепления. Повреждённая посадка или перекос мешают механизму двигаться свободно и могут ускорять износ сопряжённых деталей. При восстановлении сцепления корпус проверяют отдельно от самого подшипника: исправность одного не означает исправности другого.

Конструкция и причины замены

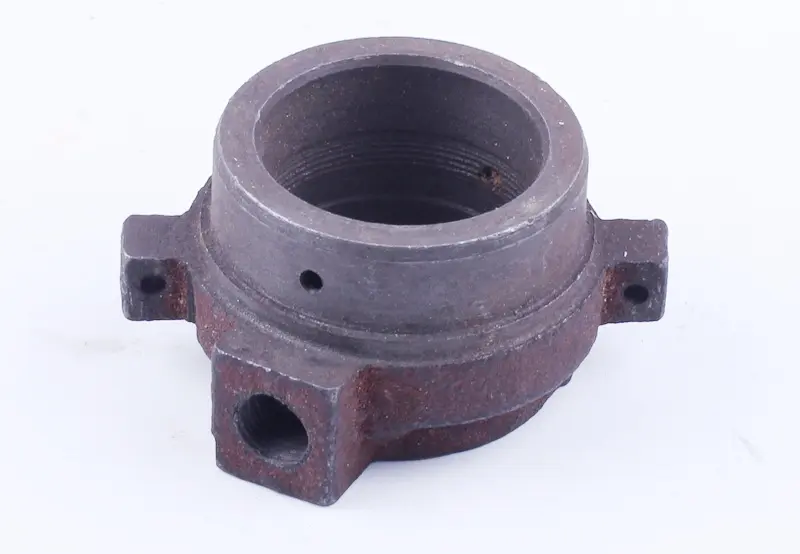

Корпус имеет цилиндрическую центральную часть со сквозным отверстием, выступающие боковые проушины с отверстиями и нижний выступ с крупным отверстием. На боковой стенке также предусмотрено небольшое отверстие. При подборе имеют значение не только общий силуэт, но и расположение этих элементов относительно посадки подшипника: внешне близкая деталь может иначе соединяться с механизмом привода.

Поводом для замены становятся трещины, сколы проушин, повреждение отверстий и выработка посадочных поверхностей. Если подшипник держится с люфтом, садится с перекосом или на корпусе заметны следы неравномерного контакта, нужно проверить состояние сопряжения. Шум при нажатии педали, заедание и неполное выключение сцепления требуют осмотра механизма, но сами по себе ещё не указывают на неисправность корпуса. Причина может находиться в подшипнике, вилке или регулировке привода.

Что сверить со снятой деталью

Ориентируйтесь на конструкцию демонтированного корпуса и размеры его соединений. Проверяйте чистые поверхности: налипшая грязь и заусенцы мешают измерению, а сильно изношенный участок может дать неверное представление о первоначальном размере. Для сравнения полезно сохранить старый корпус до окончания сборки.

• Сопоставьте внутренний и наружный диаметры посадочных участков, общую высоту и положение упоров.
• Проверьте количество, форму и взаимное расположение проушин, выступов и отверстий.
• Сверьте диаметр отверстий и расстояния между ними, а также способ соединения с приводом выключения сцепления.
• Убедитесь, что размеры сопряжения соответствуют устанавливаемому подшипнику и направляющей механизма.

Установка и проверка

При разборке запомните ориентацию корпуса и порядок расположения удерживающих деталей. После снятия очистите места сопряжения и осмотрите направляющую, вилку и её точки контакта. Выработка соседних деталей может вызвать перекос даже с новым корпусом. Сам выжимной подшипник проверяют на плавность вращения, шум и люфт; повреждённый подшипник меняют вместе с корпусом, если неисправны обе детали.

Сборку выполняют в порядке, предусмотренном для конкретного механизма сцепления. При посадке подшипника усилие прикладывают к соответствующему посадочному кольцу, не передавая его через тела качения. Корпус нельзя подтягивать креплением через перекос или забивать на неподходящую посадку: так можно повредить проушины и нарушить положение подшипника. Смазку применяют в точках, предусмотренных конструкцией, не допуская её попадания на фрикционные поверхности сцепления.

До окончательной сборки проверьте свободное перемещение механизма, правильность фиксации и отсутствие заедания. Затем отрегулируйте привод по требованиям техники. Ошибка в высоте корпуса или расположении его соединений способна изменить ход выключения сцепления, оставить подшипник под постоянной нагрузкой либо помешать полному разъединению дисков.
