Корпус выжимного подшипника Jinma 244 AMG

Корпус выжимного подшипника Jinma 244 AMG служит для размещения подшипника в механизме выключения сцепления. Через корпус усилие от привода передаётся к подшипнику, который воздействует на механизм сцепления при нажатии педали. От состояния посадки и контактных участков корпуса зависит правильное положение подшипника: перекос или лишний люфт мешают равномерной передаче усилия и ускоряют износ сопряжённых деталей.

Конструкция и причины замены

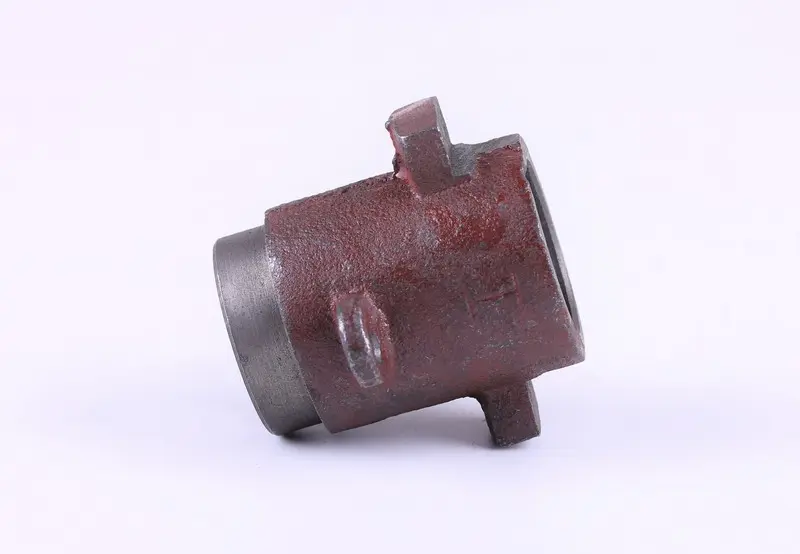

Деталь имеет полый цилиндрический корпус с наружными выступами и обработанным посадочным участком на торце. При подборе важны не только общий контур, но и расположение выступов, через которые корпус взаимодействует с соседними деталями. Посадочные и контактные поверхности должны сохранять форму, чтобы подшипник удерживался правильно, а корпус перемещался без заедания.

Корпус проверяют при появлении люфта подшипника в посадке, неравномерном ходе механизма выключения сцепления, следах перекоса или повторном повреждении подшипника. Основанием для замены могут быть трещины, сколы выступов, выработка в местах контакта с вилкой, задиры и разбитая посадка. Шум при нажатии педали сам по себе ещё не указывает на неисправность корпуса: отдельно оценивают подшипник, направляющую и детали привода. Новый подшипник не устранит люфт, если изношена поверхность, на которой он закрепляется.

Что сверить при подборе

Сравните снятый корпус с заменой по внутреннему проходу, общей длине, диаметру и длине посадочного участка под подшипник. Проверьте форму, расположение и толщину выступов, а также расстояния от них до торцов. Даже близкие по внешнему виду корпуса могут по-разному располагать подшипник относительно сцепления. Ошибка в этих параметрах способна вызвать перекос, недостаточный ход выключения или постоянный контакт подшипника с механизмом сцепления.

Ориентиром служат сохранившиеся поверхности снятой детали: изношенные участки измеряют с учётом выработки. Подшипник подбирают по его обозначению и сопрягаемым размерам, а не только по возможности надеть его на корпус. Также сверяют способ фиксации и элементы возврата, предусмотренные конструкцией. Если прежний корпус повреждён настолько, что его геометрию нельзя оценить, размеры уточняют по сопряжённым деталям и документации техники.

Установка и проверка

После разборки очистите места сопряжения и осмотрите вилку выключения сцепления, направляющую, фиксаторы и возвратные элементы. Износ этих деталей может создать перекос и быстро повредить новую посадку. При установке подшипника усилие прикладывают к кольцу, которое садится на корпус, не передавая его через тела качения. Не подгоняйте посадку ударами по выступам: их повреждение нарушит работу привода. Смазку применяют только на предусмотренных для неё участках, не допуская попадания на поверхности трения сцепления.

После сборки проверьте фиксацию подшипника, свободное перемещение корпуса и возврат механизма без закусывания. Свободный ход педали и положение привода выставляют по руководству техники. Тугой ход, перекос или неполное выключение сцепления требуют проверки сборки и размеров сопряжений; пытаться компенсировать неподходящий корпус одной регулировкой привода не стоит.
