Корпус выжимного подшипника Foton 354/404 AMG

Корпус выжимного подшипника Foton 354/404 AMG — деталь механизма выключения сцепления, которая служит посадочной опорой для подшипника. При нажатии на педаль привод перемещает выжимной узел к механизму сцепления. Исправный корпус удерживает подшипник в нужном положении и помогает передавать усилие без перекоса. Состояние его посадочных и направляющих поверхностей влияет на свободный ход узла и полноту выключения сцепления.

Конструкция и причины замены

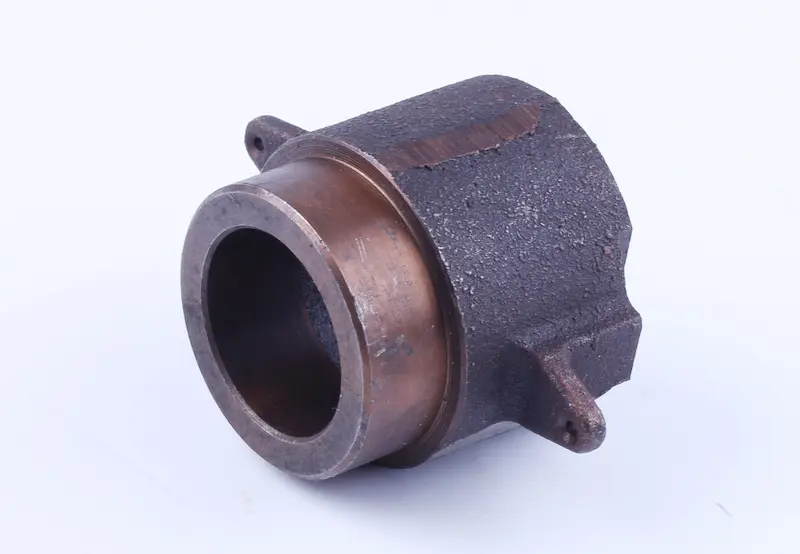

Корпус имеет центральное отверстие, выступающую цилиндрическую посадочную часть с буртиком и боковые ушки с отверстиями. При подборе важны не только общий контур детали, но и взаимное расположение этих элементов: корпус должен совпадать с сопряжёнными деталями по посадке и точкам соединения. Даже небольшое отличие высоты посадочной части может изменить положение выжимного подшипника.

Основания для замены — трещины, повреждённые ушки, выработка посадки под подшипник, задиры и заметный износ поверхностей, по которым перемещается корпус. Разбитая посадка позволяет подшипнику смещаться, а повреждённая направляющая поверхность может вызывать заедание. Установка нового подшипника на изношенный корпус не устраняет люфт и перекос.

Поводом осмотреть корпус бывают тугой или неравномерный ход педали, неполное выключение сцепления и шум при выжиме. Эти признаки встречаются и при неисправностях подшипника, вилки или регулировки привода, поэтому причину определяют осмотром разобранного механизма. Сам корпус проверяют на трещины, следы трения с одной стороны и деформацию мест соединения.

Что сверить при подборе

Сравнивайте новую деталь со снятым корпусом, а не только с подшипником. Измерьте диаметр центрального отверстия, диаметр и длину посадочной части, общую длину корпуса. Проверьте положение буртика, форму боковых выступов, расположение и диаметр отверстий. Сопоставьте поверхности контакта с приводом и способ удержания подшипника: они должны соответствовать конструкции установленного механизма.

Отдельно проверьте состояние направляющей, по которой перемещается корпус, и посадку самого подшипника. Износ соседней детали может сохранять люфт даже после замены корпуса. Неправильно подобранная геометрия приводит к перекосу, ограничению хода или постоянному поджатию подшипника; сцепление при этом может выключаться не полностью.

Установка и проверка

Для замены получают доступ к механизму сцепления по порядку разборки конкретной машины. До снятия отмечают положение корпуса и фиксирующих деталей. После демонтажа очищают сопрягаемые поверхности, осматривают направляющую, вилку, подшипник и удерживающие детали. Изношенный подшипник и повреждённые фиксаторы заменяют при сборке, чтобы не разбирать механизм повторно из-за оставшегося дефекта.

Подшипник устанавливают с опорой на кольцо, которым он садится на корпус: усилие не должно проходить через тела качения. Корпус собирают без перекоса и проверяют свободу перемещения по направляющей. Смазку применяют только в местах, предусмотренных обслуживанием этого механизма, не допуская её попадания на фрикционные поверхности. После сборки проверяют возврат привода, регулируют свободный ход по требованиям машины и убеждаются, что сцепление полностью включается и выключается.
