Головка цилиндра компрессора (42) AMG

Головка цилиндра компрессора (42) AMG закрывает цилиндр со стороны камеры сжатия и вместе с уплотнением обеспечивает герметичность его верхней части. Через полости головки воздух проходит к каналам клапанного узла. От состояния корпуса и прилегающих поверхностей зависит, сможет ли компрессор набирать давление без утечки в месте соединения.

Конструкция и причины замены

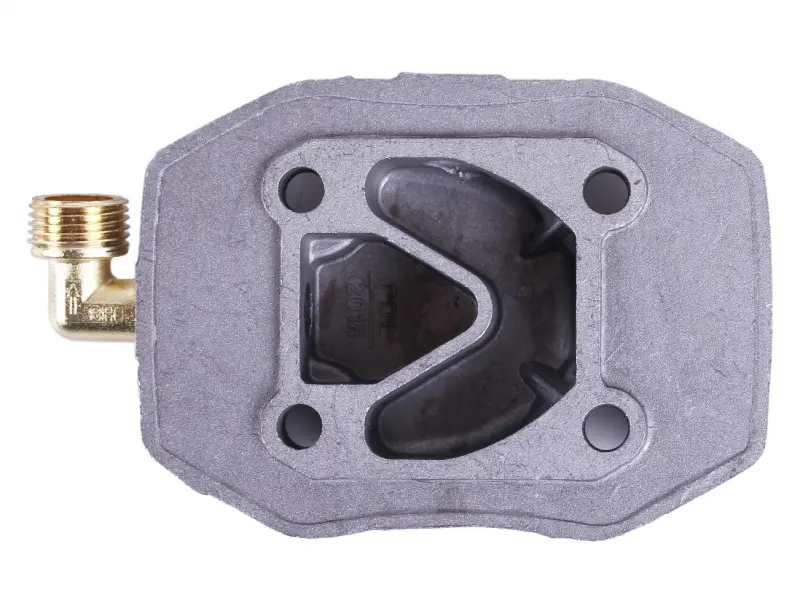

Корпус имеет четыре крепёжных отверстия, внутренние полости с разделяющей перегородкой и боковой угловой штуцер с наружной резьбой. При подборе нужно учитывать не только контур головки, но и расположение этих элементов: крепёж должен совпасть с ответной частью, а каналы — с отверстиями уплотнения и клапанной плиты. Направление штуцера определяет, как к головке подойдёт трубка.

Головку меняют при трещинах корпуса, повреждении резьбового соединения, сколах на плоскости прилегания или деформации, из-за которой соединение не удаётся уплотнить. Поводом для проверки бывают шипение около стыка, утечка воздуха и замедленный набор давления. Эти признаки сами по себе не доказывают повреждение головки: такую же потерю герметичности может давать прокладка, поэтому при разборке осматривают обе детали.

Что сверить со снятой деталью

Обозначение (42) AMG сохраняют при поиске замены, а посадку проверяют по старой головке. Сопоставьте расстояния между центрами крепёжных отверстий, их диаметр, форму и габариты прилегающей поверхности. Затем проверьте расположение внутренних полостей и перегородки относительно клапанной плиты. Даже при совпадении наружного контура смещение канала может перекрыть проход воздуха или нарушить разделение полостей.

Отдельно сверьте наружный диаметр и шаг резьбы штуцера, способ уплотнения соединения, его направление и пространство для подключения трубки. Соединение должно собираться без перекоса и натяжения. Похожая резьба не означает подходящую: попытка затянуть несовместимые детали повреждает витки и оставляет негерметичный стык. Для проверки удобнее использовать снятую головку вместе с её прокладкой и присоединяемой трубкой.

Установка и проверка

Замену выполняют на остывшем компрессоре, отключённом от питания, после полного сброса давления. Перед снятием отмечают положение головки, прокладки и клапанной плиты. Трубку отсоединяют так, чтобы не передавать усилие на штуцер. С ответной поверхности аккуратно убирают остатки уплотнения, не оставляя царапин и не допуская попадания загрязнений в цилиндр и воздушные каналы.

При сборке осматривают клапанную плиту, крепёж и уплотнение трубки. Повреждённую или обжатую прокладку заменяют подходящей по форме и отверстиям. Головка должна прилегать равномерно; притягивать болтами перекошенный корпус нельзя. Крепёж затягивают постепенно крест-накрест с моментом, установленным изготовителем компрессора. После подключения проверяют герметичность стыков и набор давления. Если появилась утечка, компрессор останавливают и сбрасывают давление перед повторной проверкой соединений.
