Генератор в сборе Xingtai 160 AMG

Генератор в сборе Xingtai 160 AMG предназначен для замены генераторного узла при ремонте системы электроснабжения техники. Генератор преобразует механическую энергию вращения в электрическую: от его работы зависит восполнение заряда аккумулятора и питание потребителей при работающем двигателе. При подборе замены нужно учитывать не только название модели, но и устройство снятого узла, его крепление и подключение.

Конструкция и подбор

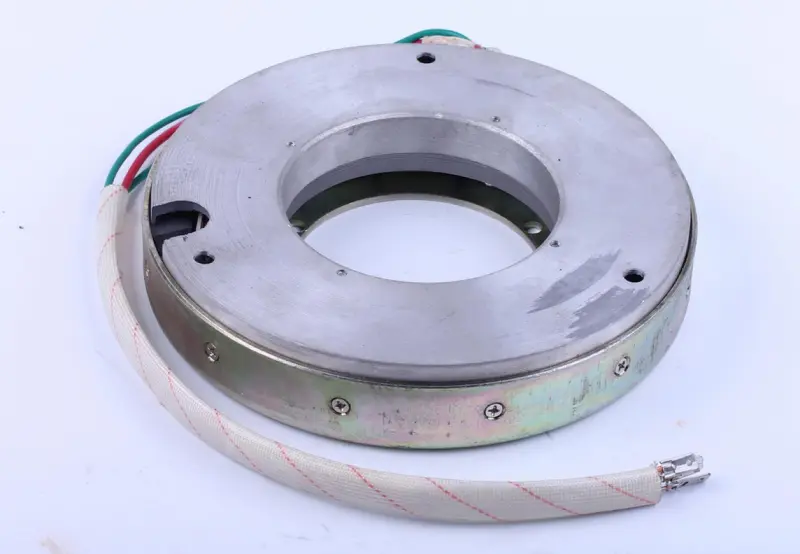

Деталь имеет кольцевой корпус с центральным отверстием и отверстиями для крепления. По наружному краю расположены винты, провода выведены из корпуса и собраны в защитную оплётку; на концах находятся металлические контакты. Такая форма требует точного совпадения посадки: корпус должен занять своё место без перекоса, а проводка — проходить свободно, не касаясь вращающихся деталей.

Снятую деталь удобно использовать как образец. Сверьте наружный диаметр, размер центрального отверстия, общую толщину, число и расположение крепёжных отверстий. Отдельно проверьте сторону выхода проводов, их длину и тип контактов. Даже небольшое отличие посадки может помешать сборке или привести к задеванию соседних деталей. Совпадение формы корпуса само по себе ещё не означает, что подключение будет правильным.

Электрические параметры подбирают по маркировке прежнего генератора и документации техники. Нужно сопоставить напряжение, схему выводов и требования к регулятору. Цвет изоляции не заменяет схему подключения: одинаково окрашенные провода могут иметь разное назначение. Контакты должны соединяться с ответной проводкой без натяжения и самодельных перемычек.

Когда проверяют генератор

Поводом для диагностики служат повторяющийся разряд аккумулятора, недостаточная зарядка при работающем двигателе, нестабильная работа освещения и следы перегрева проводов. Эти признаки не доказывают неисправность самого генератора: похожие проявления дают плохие соединения, повреждённая проводка или неисправный регулятор. До замены проверяют разъёмы и крепление проводов, а результаты измерений сравнивают с требованиями руководства к технике.

Замена может потребоваться при повреждении обмоток, нарушении их изоляции, обрыве выводов или деформации корпуса. Вместе с генератором стоит осмотреть ответные контакты и участки жгута рядом с местом установки. Потемневшие, ослабленные и оплавленные соединения устраняют, иначе нагрев и перебои сохранятся после установки новой детали.

Установка и проверка

Работу выполняют при остановленном двигателе и отключённом аккумуляторе. До разборки фиксируют подключение и маршрут проводов. После снятия старого генератора очищают посадочное место и проверяют крепёж, затем устанавливают замену без ударов и принудительного стягивания корпуса болтами. Порядок затяжки, необходимые зазоры и положение детали соблюдают по руководству к технике.

Провода укладывают без пережатия, контакты надёжно соединяют и изолируют. До запуска проверяют отсутствие механического задевания. После сборки контролируют зарядку по установленной для техники методике, следят за нагревом соединений и посторонними звуками. Ошибка в подключении способна повредить генератор и регулятор, а перекос при монтаже — вызвать контакт с вращающимися деталями.
