Вилка выжима сцепления КПП AMG

Вилка выжима сцепления КПП AMG передаёт усилие от привода к механизму выключения сцепления. При нажатии на педаль или перемещении рычага она воздействует на выжимной механизм, позволяя разъединить двигатель и трансмиссию для переключения передач. От исправности вилки зависит, будет ли движение привода передаваться без лишнего свободного хода и перекоса. Саму вилку меняют при повреждении корпуса, деформации или износе поверхностей, через которые она передаёт усилие.

Конструкция и работа

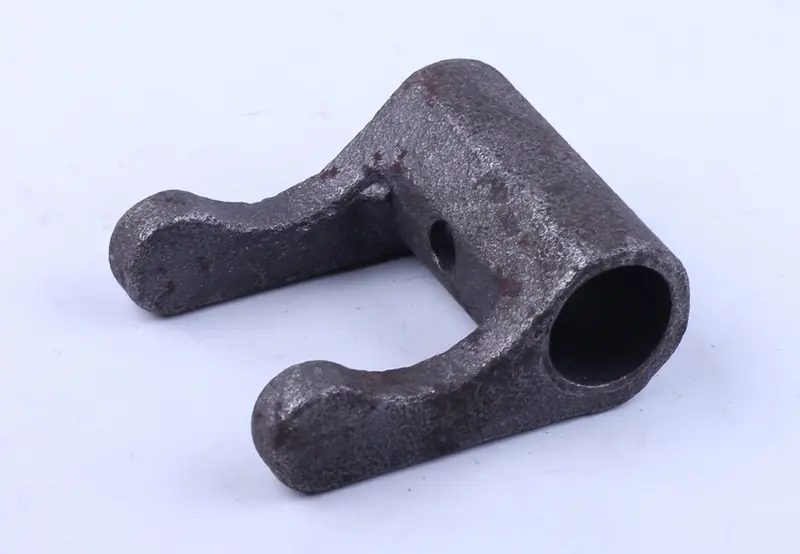

Деталь имеет два разнесённых плеча с округлыми концами и цилиндрическую посадочную часть с отверстием под вал. В боковой стенке посадочной части есть поперечное отверстие. При подборе нужно учитывать не только диаметр посадки, но и расположение этого отверстия относительно плеч: оно должно совпасть с креплением в механизме. Плечи вилки должны воздействовать на сопряжённую деталь равномерно. Если одно плечо погнуто или контактные участки изношены неодинаково, выжимной механизм может двигаться с перекосом.

Когда требуется замена

Повод осмотреть вилку — увеличившийся свободный ход привода, неполное выключение сцепления, заедание при выжиме или трудное включение передач. Эти симптомы могут возникать и по другим причинам, поэтому решение о замене принимают после проверки самой детали. На снятой вилке ищут трещины у основания плеч, выработку на концах, повреждения посадочного отверстия и разбитое место фиксации. Износ контактов уменьшает полезное перемещение механизма, а люфт на валу делает работу привода менее точной. Деформация бывает следствием перегрузки, заедания сопряжённых деталей или сборки с перекосом.

Что сверить при подборе

Сравните новую вилку со снятой: форму и длину плеч, расстояние между ними, положение контактных участков, диаметр и длину посадочной части. Отдельно проверьте диаметр, направление и расположение поперечного отверстия, а также способ фиксации на валу. Совпадения общего силуэта недостаточно: небольшое отличие геометрии может изменить ход выжима или помешать установке. Посадка должна соответствовать валу, а плечи — подходить к ответной части без принудительного разведения или подгибания. При подборе учитывайте устройство конкретной коробки передач и её механизма сцепления.

Установка и проверка

Перед разборкой зафиксируйте технику, остановите двигатель и исключите случайный запуск. Запомните положение старой вилки и крепежа, затем освободите привод и снимите деталь в порядке, предусмотренном конструкцией коробки. Осмотрите вал, его опоры, крепление вилки и места контакта с выжимным механизмом. Если установлен выжимной подшипник, проверьте его на заедание и люфт; повреждённый крепёж также требует замены. Новая вилка не устранит износ деталей, на которые она опирается.

Установите вилку в прежней ориентации, совместите крепёжные отверстия и закрепите её штатным способом. Не подгоняйте посадку ударами по плечам. Смазку применяйте только в точках, предусмотренных обслуживанием механизма, не допуская её попадания на фрикционные поверхности сцепления. После сборки проверьте свободное перемещение, отсутствие задеваний и отрегулируйте привод по требованиям техники. Неверная геометрия вилки или ошибочная установка могут привести к неполному выключению сцепления либо постоянному поджатию выжимного механизма.
