Втулка вала корпуса подшипника переднего моста Jinma 200/204/240/244, L-16 мм, Ø28/35 мм AMG

Втулка вала корпуса подшипника переднего моста для Jinma 200/204/240/244 — деталь сопряжения вала и деталей его опоры. Она нужна при восстановлении посадки и правильного взаимного положения деталей в месте установки. Обозначение размеров — L-16 мм, Ø28/35 мм: длина составляет 16 мм, диаметры указаны как 28 и 35 мм. При подборе эти размеры сверяют со снятой втулкой и посадочными поверхностями конкретного механизма.

Конструкция и назначение

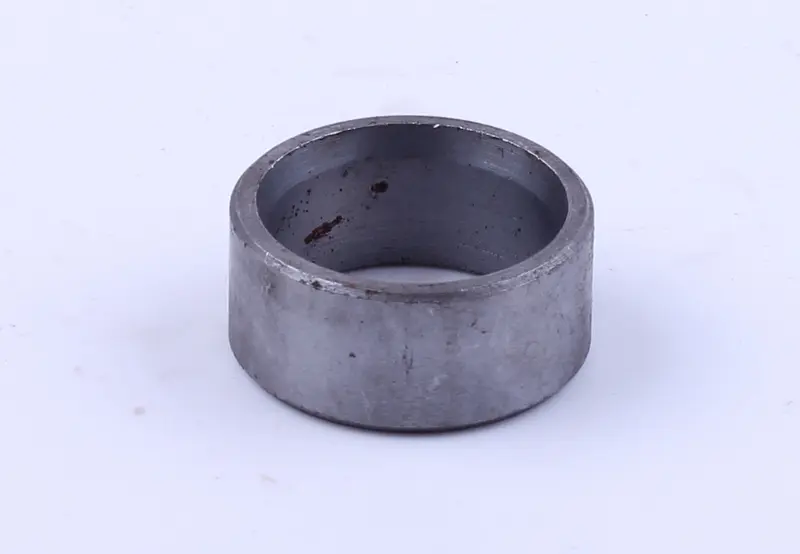

Втулка имеет форму короткого полого цилиндра со сквозным отверстием и ровной наружной поверхностью без выступающего бурта. В таком сопряжении имеют значение не только диаметры, но и длина, состояние торцов и кромок. От соответствия геометрии зависит посадка детали: втулка должна занимать предусмотренное место, не мешать сборке соседних деталей и не создавать перекоса. Саму втулку и подшипник проверяют отдельно, поскольку замена одной детали не устраняет износ другой.

Когда требуется замена

Поводом для осмотра служат люфт в сопряжении, стук при изменении нагрузки или следы смещения деталей. После разборки втулку проверяют на овальность отверстия, выработку на контактных поверхностях, задиры, трещины и повреждение торцов. Такие дефекты могут появляться из-за загрязнения, перекоса при сборке или работы с ослабленной посадкой. Один только шум не позволяет определить виновника: похожие признаки дают изношенный подшипник и повреждённые поверхности вала либо корпуса.

Что сверить при подборе

Сопоставьте длину, внутренний и наружный диаметры снятой детали, форму торцов и обработку кромок. Измеряйте отверстие и наружную поверхность в нескольких направлениях: изношенная втулка может стать овальной, поэтому одного замера недостаточно. Если на ней есть заметная выработка, учитывайте размеры сохранившихся участков и проверяйте сопряжённые поверхности. Совпадение модели техники не заменяет проверки самой детали, особенно если передний мост уже ремонтировали.

Слишком свободная посадка оставляет люфт и способствует дальнейшему износу сопряжения. Чрезмерно тугая может привести к повреждению втулки или посадочного места при монтаже. Ошибка по длине способна помешать правильной сборке и изменить положение соседних деталей. Не стоит компенсировать несовпадение размеров случайными прокладками или дорабатывать втулку без проверки требований к посадке.

Установка и проверка

При разборке сохраните порядок расположения втулки и соседних деталей. Очистите посадочные поверхности от загрязнений и остатков износа, осмотрите вал, корпус и подшипник; если рядом установлены уплотнения или стопорные детали, проверьте и их состояние. Повреждённое посадочное место сначала восстанавливают по требованиям к этому соединению, иначе новая втулка быстро получит такой же износ.

Устанавливайте втулку без перекоса, способом, предусмотренным для её посадки. Если требуется запрессовка, используйте подходящую оправку с равномерной опорой на торец и не передавайте усилие через тела качения подшипника. После сборки проверьте положение деталей, отсутствие заедания и недопустимого люфта. Если вал вращается туго или сохраняется стук, проверьте посадку и состояние сопряжения до работы под нагрузкой.
