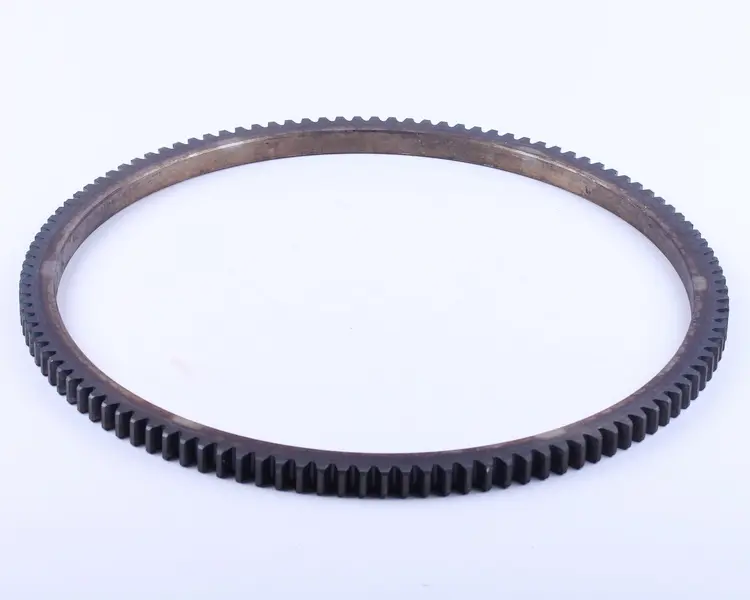

Венец маховика зубчатый Z-115 КМ385ВТ DongFeng 240/244, Foton 240/244, Jinma 240/244 AMG

Зубчатый венец маховика Z-115 КМ385ВТ предназначен для передачи вращения от шестерни стартера к маховику при запуске двигателя. В обозначении Z-115 указано число зубьев — 115. Применяемость: DongFeng 240/244, Foton 240/244, Jinma 240/244. Венец нужен при восстановлении пускового зацепления, когда зубья снятой детали изношены или повреждены.

Как работает венец

Деталь представляет собой кольцо с зубьями по наружной окружности и гладкой внутренней посадочной поверхностью. Она устанавливается на маховик: при включении стартера его приводная шестерня входит в зацепление с венцом и проворачивает двигатель. Поэтому при подборе имеют значение и зубчатая часть, и точность посадки кольца. Один лишь подходящий диаметр не обеспечивает правильного зацепления.

Отдельный венец позволяет заменить повреждённую зубчатую часть с сохранением маховика, если сам маховик и его посадочная поверхность пригодны к дальнейшей работе. Трещины, деформация или повреждение посадки требуют отдельной оценки: новое кольцо не устраняет дефекты основания, на котором оно закреплено.

Когда требуется замена

Повод осмотреть венец — скрежет при пуске, удары во время зацепления или вращение стартера без проворачивания двигателя. На зубьях ищут сколы, выкрашивание, замятые кромки и заметно стёртые участки. Проверять нужно всю окружность: повреждение может быть местным, а сбой запуска — возникать только при определённом положении маховика.

Такие симптомы возможны и при неисправности привода стартера. Вместе с венцом стоит осмотреть его шестерню, проверить механизм включения и крепление стартера. Изношенная шестерня или неполное вхождение в зацепление способны быстро повредить новые зубья. Если обнаружен износ обеих деталей, замену согласуют по состоянию каждой из них.

Что сверить при подборе

Сопоставьте обозначение двигателя и модель техники, затем сравните венец со снятым кольцом. Проверьте число зубьев, наружный и посадочный диаметры, ширину кольца и профиль зуба. Также учитывайте расположение заходных фасок, если они есть на прежней детали, и положение венца относительно шестерни стартера. Измерять посадку следует на очищенных поверхностях, без грязи и заусенцев.

Ошибочная ширина или смещение зубчатой части могут привести к зацеплению только краями зубьев. Несоответствие посадочного диаметра мешает правильно закрепить кольцо на маховике. Подгонка зубьев обточкой не заменяет подбор подходящей детали: она меняет условия контакта и может ускорить износ пусковой пары.

Особенности установки

Работу выполняют с отключённой аккумуляторной батареей, обеспечив доступ к маховику по порядку разборки конкретного двигателя. После снятия старого венца очищают и осматривают посадочную поверхность, удаляют заусенцы, проверяют отсутствие трещин. Способ снятия и установки, а также необходимость нагрева определяют по ремонтной документации двигателя; произвольный нагрев открытым пламенем может повредить деталь.

При сборке сохраняют предусмотренную ориентацию кольца и следят, чтобы оно село равномерно, без перекоса. После установки проверяют прилегание по окружности и корректность зацепления со стартером. Если при пробном пуске сохраняются скрежет или удары, повторные попытки прекращают и проверяют причину, чтобы не повредить новый венец.
