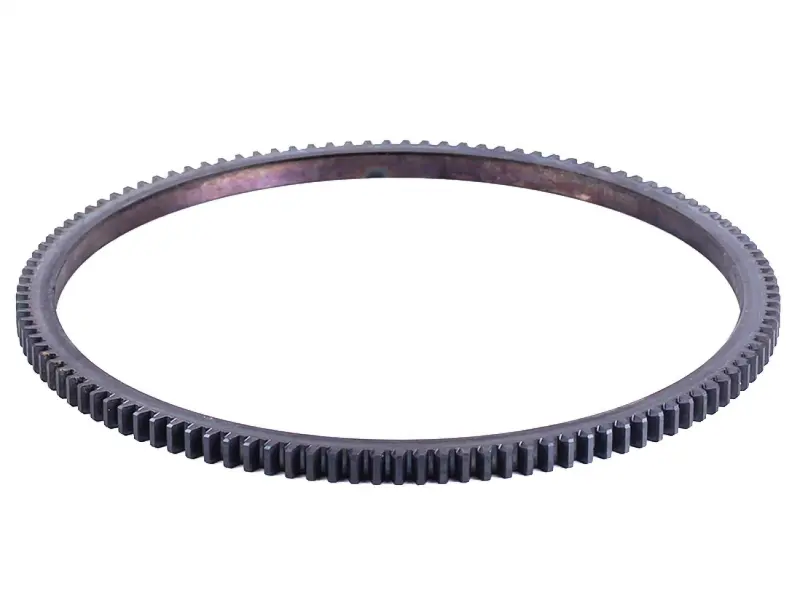

Венец маховика зубчатый 4L22BT AMG

Зубчатый венец маховика 4L22BT AMG передаёт вращение от шестерни стартера к маховику при запуске двигателя. Когда стартер входит в зацепление с венцом, он проворачивает коленчатый вал. От состояния зубьев зависит, сможет ли шестерня уверенно зацепиться и прокрутить двигатель без проскальзывания и скрежета.

Конструкция и причины замены

Венец представляет собой кольцо с зубьями по наружной окружности и внутренней посадочной поверхностью. Он устанавливается на маховик и работает в паре с приводной шестернёй стартера. При подборе имеют значение и посадка кольца, и геометрия зубчатого зацепления: близкий наружный диаметр сам по себе ещё не означает, что деталь подойдёт.

Поводом для проверки служат скрежет при пуске, проскальзывание привода или ситуации, когда стартер вращается, а двигатель не проворачивается. На снятом венце ищут сколы, трещины, замятые вершины и сильно изношенные участки зубьев. Проверять нужно всю окружность: повреждения могут быть сосредоточены в отдельных местах. Такие симптомы бывают и при неисправности стартера, поэтому замену венца выбирают после осмотра обеих деталей зацепления.

Что сверить при подборе

Ориентир для применения — обозначение 4L22BT. Сопоставьте новый венец со снятым и проверьте данные маховика по документации двигателя. Не ограничивайтесь сходством формы: ошибка в посадочном размере мешает надёжно закрепить кольцо, а другой профиль зубьев нарушает работу со стартерной шестернёй.

• Сверьте внутренний посадочный и наружный диаметры, ширину кольца и форму посадочной поверхности.
• Сосчитайте зубья и сравните их шаг, профиль и ширину со старым венцом.
• Проверьте наличие фасок, их расположение и сторону входа шестерни стартера в зацепление.
• Убедитесь, что выбранный венец соответствует установленному маховику и приводу стартера.

Особенности установки

До разборки отключают аккумулятор и обеспечивают доступ к маховику по порядку, предусмотренному для двигателя. Положение старого венца и ориентацию фасок отмечают до снятия. Посадочную поверхность маховика очищают и осматривают: задиры, трещины и следы проворачивания кольца требуют оценки до монтажа новой детали. Венец нельзя использовать для маскировки повреждённой посадки.

Способ снятия и установки выбирают по конструкции маховика. Если предусмотрена посадка с натягом и нагревом венца, соблюдают режим из руководства по ремонту; произвольный нагрев и удары по зубьям могут повредить деталь. Кольцо устанавливают ровно, без перекоса, с полным прилеганием к предусмотренному упору. После монтажа проверяют равномерность посадки по всей окружности и отсутствие биения.

Вместе с венцом осматривают шестерню привода стартера, её перемещение и крепление самого стартера. Повреждённую шестерню заменяют по результатам проверки: изношенные зубья способны быстро испортить новый венец. При сборке проверяют правильность зацепления, затем выполняют пробный запуск. Скрежет, удары или повторное проскальзывание — повод прекратить попытки пуска и проверить подбор и установку, чтобы не увеличивать повреждения.
