Барабан тормозной Xingtai 120/220 чугунный (10Т.43.101)

Барабан тормозной Xingtai 120/220

Чугунный тормозной барабан для минитракторов Синтай серий 120, 160, 180, 200 и 220. Внутри него работают колодки: они разжимаются, прижимаются к рабочей поверхности и останавливают вращение, поэтому состояние барабана напрямую определяет, насколько коротким и предсказуемым будет торможение трактора с прицепом или навесным оборудованием.

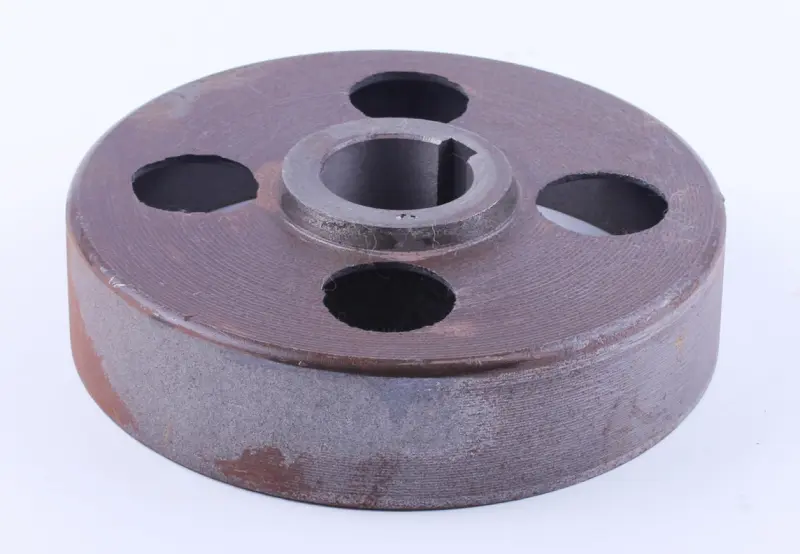

Деталь выполнена цельной отливкой из чугуна. Массивный обод с гладкой цилиндрической поверхностью изнутри принимает усилие колодок, а центральная ступица с посадочным отверстием 50 мм и шпоночным пазом жестко связывает барабан с валом. Шпоночное соединение исключает проворот при резком торможении и под нагрузкой — это критично для техники, которая постоянно таскает прицеп и работает с навесным оборудованием. Четыре сквозных отверстия в диске снижают массу отливки и упрощают монтаж на посадочное место.

Чугун в тормозном барабане выбран не случайно: он хорошо гасит вибрацию, стабильно работает в паре с фрикционными накладками и медленно набирает температуру. При массе около 3,3 кг деталь успевает отводить тепло при частых остановках, спусках и маневрах в тесном дворе, поэтому эффективность торможения не падает по мере прогрева.

Преимущества

• Толстостенная чугунная отливка забирает тепло длительного торможения и не деформируется, сохраняя равномерное прилегание колодок по всей окружности.
• Шпоночный паз в ступице фиксирует барабан от проворота на валу и передает усилие без разбивания посадочного отверстия.
• Ширина обода 62 мм дает большую площадь контакта с накладками: усилие распределяется мягче, а колодки изнашиваются равномернее.
• Ровная цилиндрическая поверхность изнутри позволяет контролировать выработку обычным измерительным инструментом и вовремя планировать обслуживание тормозов.

Характеристики

• Тип: барабан тормозной, чугунный
• Посадочное отверстие: 50 мм, со шпоночным пазом
• Наружный диаметр: около 200 мм
• Высота обода: 62 мм
• Масса: около 3,3 кг
• Каталожное обозначение: 10Т.43.101
• Применяемость: минитракторы Xingtai 120, 160, 180, 200, 220

Как подобрать

Подбор ведут по трем размерам: диаметру посадочного отверстия, ширине шпоночного паза и высоте обода. Снимите старую деталь и приложите ее к новой — посадка должна садиться на вал плотно, без люфта и без забивания молотком. Отдельно проверьте расположение крепежных отверстий и общий габарит: барабан не должен задевать тормозной щит или корпус. Если трактор уже проходил ремонт с заменой узлов трансмиссии, ориентируйтесь именно на снятую деталь, а не только на индекс модели.

Когда пора менять

• Глубокие кольцевые борозды и задиры на рабочей поверхности — колодки прилегают точечно, тормоз схватывает рывками.
• Овальность и биение: педаль пульсирует, трактор уводит в сторону при замедлении.
• Трещины на ободе или у ступицы — такую деталь дальше не эксплуатируют.
• Разбитый шпоночный паз или увеличенное посадочное отверстие, из-за которых барабан проворачивается на валу.
• Выработка стенки и следы сильного перегрева после длительных спусков с грузом.

Установка

Перед монтажом очистите вал и посадочное место от ржавчины и старой смазки, проверьте шпонку — смятую меняют вместе с барабаном. Установите деталь без перекоса, затяните крепеж равномерно и отрегулируйте зазор колодок так, чтобы они не подтормаживали на ходу. Барабаны с левой и правой стороны разумно менять парой вместе с комплектом колодок: тормоза срабатывают синхронно, а машина не рыскает при остановке. После сборки сделайте несколько плавных торможений на малой скорости и повторно проверьте регулировку и нагрев.
