Блок кнопок руля правый CB-125 с рычагом, черный AMG-2

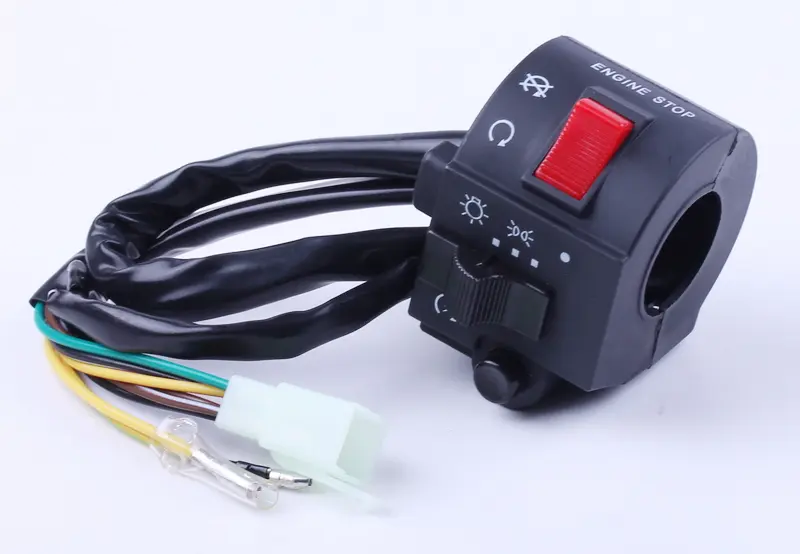

Правый блок кнопок руля CB-125 с рычагом предназначен для управления функциями мотоцикла с правой стороны руля. На черном корпусе расположены красный переключатель с надписью ENGINE STOP, переключатель с обозначениями освещения и отдельная нижняя кнопка. Блок заменяют при повреждении корпуса, износе переключателей или неисправностях их контактов, когда управление становится нестабильным.

Органы управления и подключение

Надпись ENGINE STOP обозначает управление остановкой двигателя. Рядом нанесены символы положений переключателя, а возле ползунка освещения — световые пиктограммы и метки. Они помогают различать положения органов управления. При подборе нужно сопоставить не только расположение кнопок, но и функции, которые они выполняют на мотоцикле: одинаковая форма корпуса сама по себе не означает одинаковое подключение.

Из корпуса выходит жгут проводов с общей наружной оболочкой. На его конце находятся светлая соединительная колодка и отдельные контакты с изолирующими чехлами. Корпус имеет отверстие для установки на руль. Такая конструкция требует проверки сразу двух мест сопряжения: посадки блока на руле и соединения его проводов с проводкой мотоцикла.

Когда требуется замена

Повод осмотреть блок — заедающий ползунок, нечеткая фиксация положений, трещины корпуса или работа функции только при нажатии на кнопку под определенным углом. Влага и загрязнение могут нарушать контакт, а натяжение жгута и постоянный перегиб у выхода из корпуса — повреждать провода. Если неисправность возникает при повороте руля, проверьте также проводку и соединения: замена исправного блока не устранит обрыв за его пределами.

Что сверить со снятой деталью

• Сторону установки, форму корпуса, посадочное отверстие и способ фиксации на руле.
• Расположение переключателей, число положений и назначение каждого органа управления.
• Форму колодки, расположение и количество занятых контактов, отдельные выводы и схему подключения.
• Длину жгута и возможность проложить его без натяжения при полном повороте руля.
• Зазоры возле ручки газа и тормозного рычага, доступ к кнопкам при обычном хвате.

Сравнивайте соединения по назначению контактов, а не только по цветам изоляции. Ошибка в распиновке может привести к неправильной работе освещения, управления остановкой двигателя или короткому замыканию. Несовпадение посадки мешает надежно закрепить корпус, а неудачное расположение блока может ограничивать движение соседних органов управления.

Установка и проверка

Перед снятием отключите питание мотоцикла и зафиксируйте расположение соединений и маршрут жгута. Разъединяйте разъемы за корпуса, не вытягивая их за провода. Новый блок установите в положение, удобное для большого пальца, и закрепите без перекоса и чрезмерного усилия. Провода уложите так, чтобы они не попадали под крепления, не терлись об острые кромки и сохраняли свободный ход при повороте руля.

Одновременно осмотрите ответную колодку, изолирующие чехлы и крепления проводки. Подгоревшие контакты, ослабленные соединения и поврежденную изоляцию нужно устранить при замене. После подключения проверьте функции переключателей по схеме мотоцикла, свободное возвращение ручки газа и отсутствие помех ходу тормозного рычага. Затем поверните руль в обе стороны: жгут не должен натягиваться, а работа кнопок — меняться.
