Крышка головки цилиндра мотоблока 175N/180N (7/9Hp) AMG-2

Крышка головки цилиндра для двигателя мотоблока 175N/180N (7/9Hp) AMG-2 закрывает верхнюю часть головки, где расположен клапанный механизм. Она защищает пространство под крышкой от загрязнений и вместе с уплотнением удерживает масло внутри. При замене нужно подобрать корпус, который правильно сядет на головку и не будет мешать движению деталей под ним.

Конструкция и причины замены

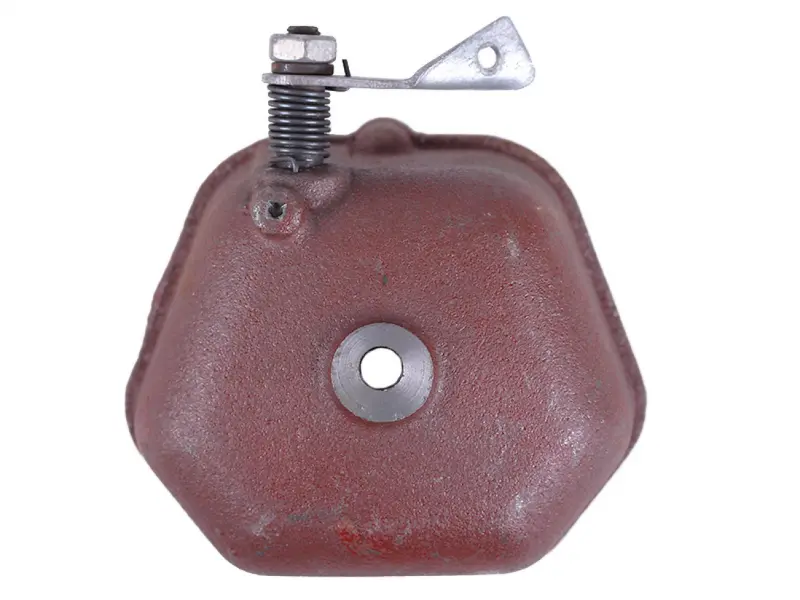

Крышка имеет выпуклый корпус с бордовым покрытием, центральное отверстие с металлическим ободком и наружный рычаг с отверстием на конце. Возле рычага расположены пружина, резьбовая часть и гайка. При подборе учитывают не только очертания корпуса, но и положение этих элементов: внешне близкие крышки могут различаться посадкой и расположением привода.

Поводом для замены становятся трещины, повреждённые крепёжные места, сколы по краю прилегания или деформация корпуса. Следы масла по стыку требуют проверки уплотнения и обеих прилегающих поверхностей. Если причина только в изношенной прокладке, замена исправной крышки сама по себе не нужна. Если же край корпуса повреждён, новое уплотнение может не устранить течь.

Что сверить со снятой крышкой

Обозначение двигателя — первый ориентир, после которого сравнивают саму деталь. Проверьте контур посадочного края, глубину корпуса, расположение и размер центрального отверстия. Крышка должна прилегать по всему периметру, а крепление — удерживать её без перекоса. Несовпадение формы нельзя компенсировать усиленной затяжкой: так можно повредить корпус и выдавить уплотнение.

Отдельно сопоставьте положение наружного рычага, его форму и отверстие для соединения с приводом. Проверьте расположение пружины и резьбового участка относительно корпуса. Если на снятой крышке к рычагу присоединена тяга, новая деталь должна позволять восстановить соединение без изгиба тяги и бокового натяга. При неполном ходе или заедании нужно разобраться в причине до запуска двигателя.

Особенности установки

Работу выполняют на остановленном и остывшем двигателе. Сначала очищают место вокруг крышки, чтобы при снятии грязь не попала к клапанному механизму. Положение соединений наружного привода фиксируют до разборки. После снятия старой детали убирают остатки уплотнения с посадочной поверхности, не оставляя их внутри головки и не повреждая край прилегания.

Вместе с крышкой осматривают прокладку, крепёж и соединения рычага. Затвердевшее, порванное или продавленное уплотнение заменяют подходящим. Новый корпус сначала устанавливают без окончательной затяжки: проверяют посадку, отсутствие качания и свободное положение привода. Затем затягивают крепёж с усилием, предусмотренным руководством двигателя; чрезмерная затяжка не исправляет неправильную посадку.

После сборки проверяют ход рычага и возврат пружины, затем при пробном запуске осматривают стык на утечку масла. Если появляются свежие потёки, посторонний стук или заедание привода, двигатель останавливают и проверяют установку. Правильно подобранная крышка закрывает головку без перекоса, сохраняет плотность стыка и не ограничивает работу механизма под ней.
