Вилка заднего маятника Delta AMG-2

Вилка заднего маятника Delta AMG-2 — деталь задней подвески мопеда, которая удерживает заднее колесо и позволяет ему перемещаться относительно рамы при работе подвески. Маятник задаёт положение колеса, поэтому его геометрия и состояние креплений влияют на соосность колёс и ход цепи. Замену подбирают при повреждении самой вилки, деформации её плеч или износе посадочных мест, который уже нельзя устранить заменой деталей шарнира.

Конструкция и причины замены

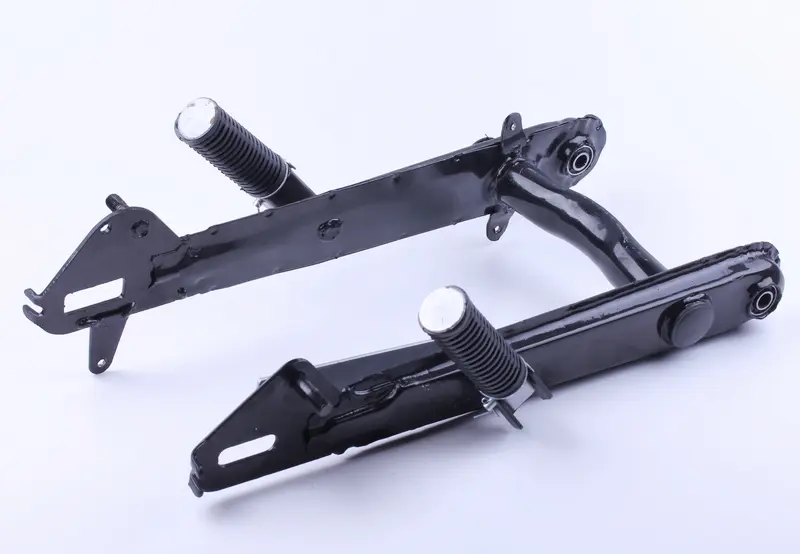

Вилка имеет два продольных плеча, соединённых поперечиной, и чёрное покрытие. В конструкции предусмотрены проушины и кронштейны крепления, а на концах плеч расположены продолговатые пазы под ось заднего колеса. Вдоль этих пазов колесо выставляют при регулировке натяжения цепи. По бокам находятся две подножки с рифлёными накладками. При подборе учитывайте не только основную форму вилки, но и расположение этих выступающих деталей.

Повод для осмотра маятника — боковой люфт заднего колеса относительно рамы, стук в шарнире, перекос колеса или необходимость постоянно исправлять его положение. Эти признаки сами по себе ещё не означают, что вилку нужно менять: причиной могут быть изношенные втулки, ось или ослабленный крепёж. Замена самой детали нужна при трещинах, погнутых плечах, повреждении сварных соединений, вытянутых отверстиях и выраженной коррозии, ослабляющей конструкцию. После удара отдельно проверяют симметрию плеч и целостность кронштейнов.

Что сверить при подборе

Сравните снятую вилку с заменой по расстоянию от шарнира до пазов колёсной оси, ширине между плечами и ширине переднего крепления. Проверьте диаметр оси маятника, размеры посадочных мест шарнира, форму и ширину пазов задней оси. Отдельно сопоставьте расположение креплений амортизаторов, подножек и кронштейнов навесных деталей. Совпадения общего силуэта недостаточно: смещение одного крепления может помешать сборке или изменить положение подвески.

Учитывайте место для ступицы с её распорными деталями, прохождение цепи и положение креплений тормозного механизма. Ошибка по ширине или геометрии может привести к зажатию колеса, перекосу цепи и боковой нагрузке на шарнир. Не компенсируйте несовпадение случайными шайбами, стягиванием плеч крепежом или расточкой отверстий: так невозможно обеспечить правильное взаимное положение деталей.

Установка и проверка

Для замены мопед устойчиво устанавливают с разгруженной задней подвеской. Снимают заднее колесо, освобождают связанные с маятником крепления и отсоединяют амортизаторы, поддерживая вилку. Затем извлекают ось шарнира и снимают маятник. Порядок разборки уточняют по устройству конкретного мопеда, а положение распорных втулок и шайб сохраняют для правильной сборки.

При установке осматривают ось, втулки или подшипники шарнира, уплотнения, распорные детали и крепёж; изношенные части заменяют. Проверяют также крепления амортизаторов и натяжители задней оси. После сборки выставляют колесо, регулируют цепь и затягивают соединения с моментами из руководства по технике. До поездки проверяют отсутствие бокового люфта, свободное движение подвески и вращение колеса, работу заднего тормоза и зазоры между цепью, колесом и маятником.
