Маховик с зубчатым венцом для мотоблока 175N/180N (7/9Hp) AMG-2

Маховик с зубчатым венцом для мотоблока 175N/180N (7/9Hp) AMG-2 устанавливается на коленчатый вал двигателя. Он накапливает энергию вращения и помогает валу проходить промежутки между рабочими тактами, сглаживая неравномерность хода. Наружный зубчатый венец участвует в запуске: через зацепление с шестерней стартера передаёт усилие на коленвал.

Конструкция и причины замены

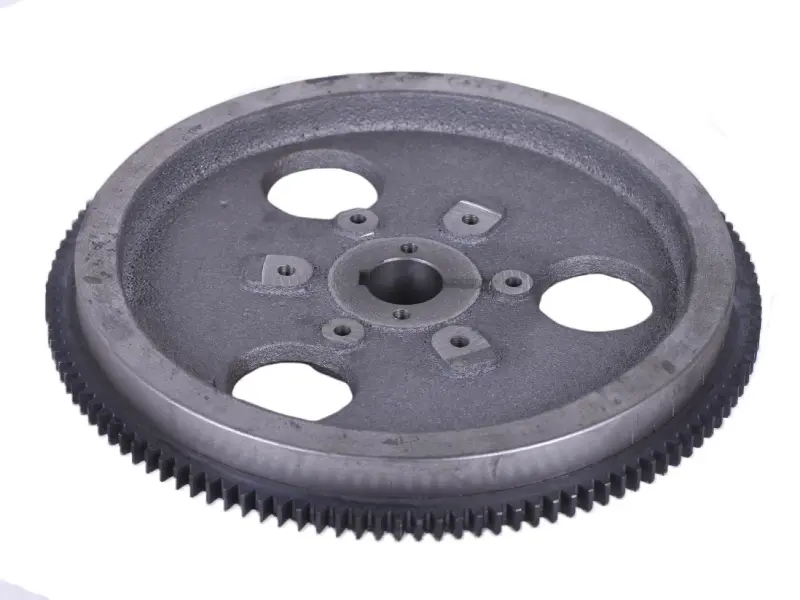

Деталь имеет дисковую форму, центральное посадочное отверстие с пазом, отверстия вокруг ступицы и три крупных сквозных окна. Венец расположен по наружной окружности. При подборе нужно учитывать и посадку маховика на вал, и геометрию зубчатой части: совпадения общего очертания недостаточно для правильной установки.

Маховик проверяют при появлении трещин, повреждении посадочного отверстия или паза, следах проворачивания на валу и биении. Износ зубьев венца может проявляться скрежетом при запуске, ударами или периодическим отсутствием зацепления. Такие симптомы также бывают при неисправности привода стартера, поэтому причину стоит установить до замены детали.

Особенно внимательно осматривают зубья по всей окружности: повреждение бывает сосредоточено на отдельных участках. Сколы, смятые вершины и заметно истончённые боковые поверхности мешают нормальному зацеплению. Трещины в диске и повреждение посадки требуют отдельной оценки; установка маховика с такими дефектами может привести к дальнейшему разрушению и повреждению соседних деталей.

Что сверить при подборе

Сравните снятый маховик с заменой по наружному диаметру, общей толщине, глубине центральной части и расположению крепёжных отверстий. Проверьте форму и размер посадки, положение и ширину паза. Эти параметры определяют, сядет ли маховик на вал и займёт ли нужное положение относительно окружающих деталей.

Для венца сверяют число и профиль зубьев, его ширину и смещение относительно посадочной поверхности. Неподходящий венец может не войти в зацепление со стартером либо работать только краем зубьев. Результат — шумный запуск, ускоренный износ шестерни и повреждение самого венца. Полезно сохранить старую деталь для непосредственного сравнения, даже если её зубья уже изношены.

Установка и проверка

Работу проводят на остановленном двигателе, исключив случайный запуск. Перед снятием фиксируют расположение крепежа и сопряжённых деталей. Маховик снимают подходящим съёмником по процедуре для конкретного двигателя: удары по венцу и попытки стянуть деталь перекосом могут повредить зубья, посадку или конец коленвала.

Перед установкой очищают и осматривают сопрягаемые поверхности, проверяют состояние паза, шпонки и крепежа. Повреждённые сопряжённые детали заменяют, а не компенсируют их износ дополнительной затяжкой. Рядом проверяют шестерню привода стартера: изношенное зацепление способно быстро испортить новый венец.

Маховик устанавливают без перекоса и закрепляют в порядке и с моментом затяжки, предусмотренными документацией двигателя. После сборки проверяют свободное проворачивание, отсутствие задеваний и правильность зацепления стартера. При скрежете, ударах или заметном биении запуск прекращают и проверяют посадку и крепление.
