Натяжитель цепи ГРМ Delta (балансир, пружина, резинка) AMG-2

Натяжитель цепи ГРМ Delta (балансир, пружина, резинка) AMG-2 служит для поддержания натяжения цепи газораспределительного механизма двигателя. Цепь передаёт вращение от коленчатого вала к распределительному, а натяжной механизм выбирает её свободный ход. Когда его детали изношены или заедают, цепь может работать с ударами и характерным дребезгом.

Устройство и причины замены

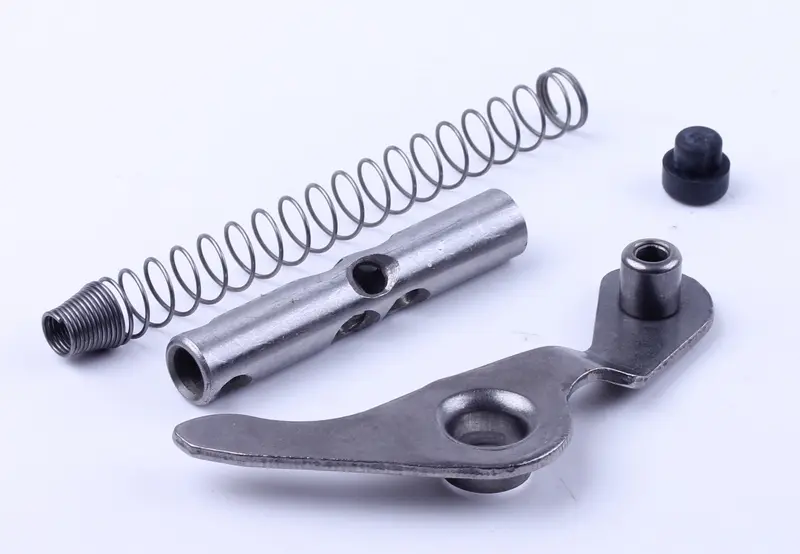

В набор входят фигурный рычаг-балансир, длинная витая пружина, цилиндрическая полая деталь с боковыми отверстиями и небольшая резинка ступенчатой формы. У балансира есть посадочные отверстия и выступающая втулка. При подборе важна геометрия этих деталей: от неё зависят положение рычага, свободное перемещение механизма и правильная передача усилия пружины.

Поводом для проверки натяжителя становятся металлический дребезг со стороны привода ГРМ, заметный люфт рычага, заедание подвижных частей или повреждение пружины. На снятых деталях ищут выработку посадочных мест, задиры, деформацию и трещины. Резинку проверяют на разрывы, потерю упругости и разрушение краёв. Один только шум не доказывает неисправность натяжителя: похожие симптомы даёт износ самой цепи и деталей, по которым она движется.

Что сверить при подборе

Ориентируйтесь на снятый механизм и его посадочные места в двигателе. Сопоставьте изгиб и контур балансира, расположение отверстий, диаметр и высоту втулки. У цилиндрической детали проверьте длину, наружный диаметр, форму торцов и расположение боковых отверстий. Даже небольшое отличие в этих местах может мешать сборке или ограничивать ход механизма.

Пружину сравнивают по длине в свободном состоянии, диаметру витков и форме концов, а резинку — по профилю и посадке. Совпадение внешнего вида пружин само по себе не подтверждает одинаковое усилие: при наличии ремонтной документации учитывайте требования к натяжителю конкретного двигателя. Деталь должна занимать штатное положение без подгибания рычага, растягивания пружины и рассверливания отверстий.

Установка и проверка

Работу выполняют на остывшем двигателе, исключив случайный запуск. До разборки фиксируют положение деталей натяжного механизма и проверяют метки ГРМ по руководству двигателя. При снятии удерживают подпружиненные части, чтобы они не выскочили. Посадочные места очищают, затем проверяют ось балансира и сопрягаемые поверхности: новая деталь не устранит люфт, если изношена её опора.

Одновременно стоит осмотреть цепь ГРМ, звёздочки и направляющие либо ролики, предусмотренные конструкцией двигателя. Изношенную цепь нельзя исправить увеличением усилия пружины. Повреждённые уплотнения разобранных соединений заменяют при сборке. Детали натяжителя устанавливают в штатной последовательности, с положенной смазкой и затяжкой крепежа по руководству двигателя.

После сборки проверяют свободный ход механизма и вручную проворачивают коленчатый вал предусмотренным способом, контролируя метки и отсутствие заедания. При упоре вращение прекращают и проверяют сборку. Слишком слабое натяжение оставляет цепи возможность ударять и перескакивать по зубьям, а чрезмерное увеличивает нагрузку на цепь и её опоры. Правильная посадка всех частей здесь важнее попытки просто убрать шум.
