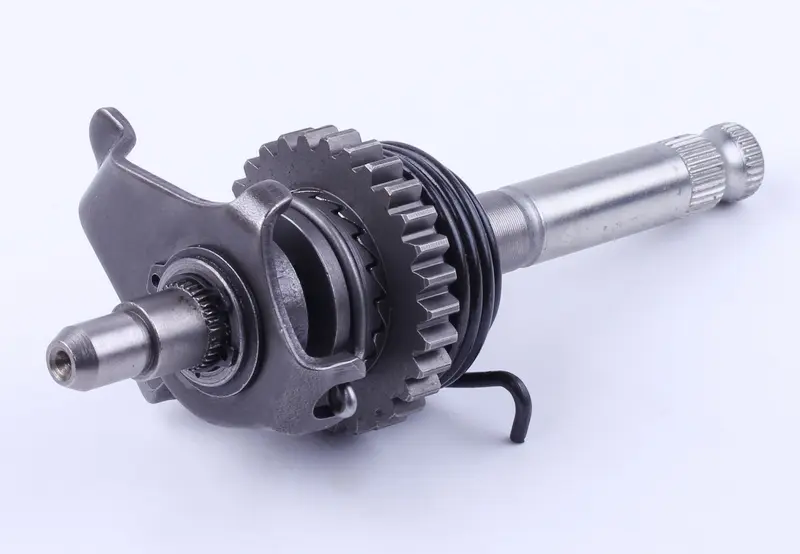

Вал кикстартера 4T CB/CG125/150 в сборе AMG-3

Вал кикстартера 4T CB/CG125/150 в сборе AMG-3 — деталь механизма ножного запуска четырёхтактного двигателя. Он принимает усилие от рычага кикстартера и передаёт вращение через механизм запуска, чтобы провернуть двигатель. Такой вал меняют при повреждении шлицев, износе зацепления или неисправности возвратного механизма, когда причина затруднённого запуска связана именно с этой деталью.

Устройство и работа

Исполнение в сборе объединяет вал с установленными на нём деталями механизма. В конструкции есть зубчатое колесо, витая возвратная пружина и фигурная пластина; на выступающем конце вала выполнены шлицы. При нажатии на рычаг механизм передаёт усилие, а после отпускания пружина возвращает его в исходное положение. Согласованная работа зацепления и возврата нужна, чтобы следующий ход рычага начинался без заедания.

Когда требуется замена

Повод для проверки — рычаг проваливается без обычного сопротивления, зацепление срывается под нагрузкой, появляются хруст или закусывание. Если рычаг не возвращается, нужно проверить пружину, её зацепы и свободу поворота вала. Изношенные наружные шлицы могут позволять рычагу проворачиваться на валу. Похожие симптомы возникают и при повреждении ответных деталей, поэтому после разборки оценивают обе стороны зацепления, а не только снятый вал.

Что сверить при подборе

Ориентируйтесь на обозначение двигателя и устройство снятого механизма. Сравните общую длину вала, расположение опорных участков и уступов, форму концов, диаметр и профиль шлицев под рычаг. У зубчатого колеса проверьте число и форму зубьев, ширину и положение относительно опор. Эти параметры определяют, встанет ли вал в корпус и совпадёт ли зацепление с ответной деталью.

Отдельно сопоставьте направление навивки пружины, форму её концов, расположение упоров и контур фигурной пластины. Проверьте места под шайбы и стопорные детали, а также участок вала, работающий с уплотнением. Ошибка в расположении уступа или упора может помешать закрыть крышку, ограничить ход рычага либо оставить механизм в зацеплении после запуска.

Установка и проверка

При разборке сохраните порядок шайб, втулок и стопорных деталей, отметьте положение зацепов пружины. Сняв вал, осмотрите его опоры, ответные зубья и уплотнение в месте выхода из корпуса. Изношенные втулки, повреждённый сальник и деформированные фиксаторы устраняют вместе с причиной неисправности: новый вал сам по себе не уберёт люфт разбитой опоры. Уплотнение снятой крышки также проверяют и заменяют при повреждении.

Собирайте механизм по инструкции к конкретному двигателю, соблюдая положение упоров и предусмотренный преднатяг пружины. Трущиеся поверхности смазывают при сборке согласно требованиям двигателя. До запуска плавно проверьте полный ход рычага, возврат и освобождение зацепления. Крышка должна садиться без стягивания болтами через сопротивление механизма. Если вал зажимается или рычаг остаётся внизу, повторно проверьте порядок деталей и установку пружины. Рычаг закрепляют на исправных шлицах с моментом затяжки, указанным для техники.
