Звезда задняя Delta 428-41T AMG-4

Задняя звезда Delta 428-41T AMG-4 предназначена для цепной передачи: она принимает усилие от цепи и передаёт его заднему колесу. Деталь нужна при замене изношенного зубчатого венца или восстановлении привода. Обозначение 41T означает 41 зуб, а 428 — типоразмер цепи с шагом 12,7 мм. При подборе эти параметры проверяют вместе с креплением и посадкой на держатель звезды.

Конструкция и работа

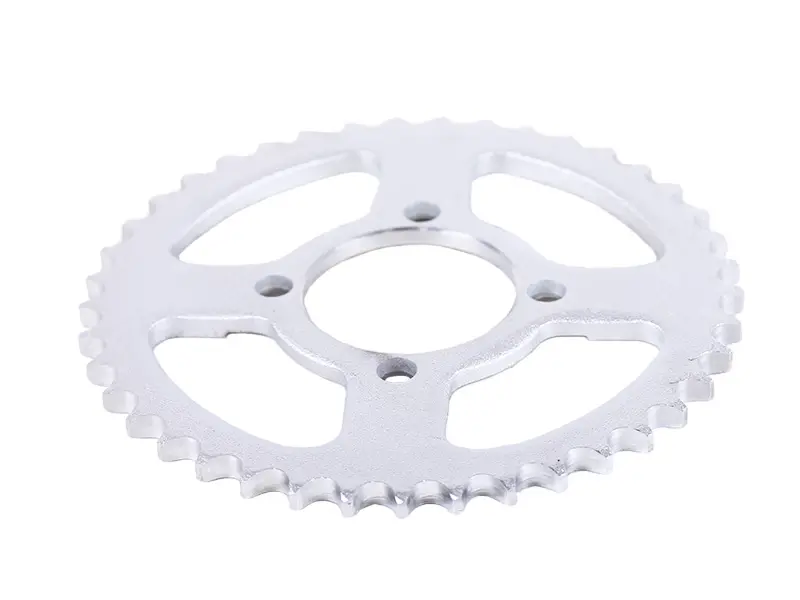

Звезда выполнена в форме диска с наружным зубчатым венцом, центральным посадочным отверстием и четырьмя крепёжными отверстиями. Между центральной частью и венцом расположены четыре крупных окна. Крепление удерживает деталь на держателе, а зубья последовательно входят в зацепление с роликами цепи. Правильная посадка нужна, чтобы венец вращался без перекоса и цепь шла в одной плоскости с ведущей звездой.

Число зубьев задней звезды влияет на передаточное отношение. Если требуется сохранить привычное поведение привода, сверяют число зубьев обеих установленных звёзд. Переход на другое число зубьев меняет соотношение тяги и скорости при тех же оборотах двигателя, а также может потребовать иной длины цепи. Поэтому замену подбирают по параметрам снятой детали, а не только по общему сходству.

Что проверить при подборе

Сопоставьте диаметр центрального отверстия, количество крепёжных отверстий, их диаметр и расстояния между центрами. Также проверьте толщину детали в месте крепления и положение зубчатого венца относительно посадочной плоскости. Даже при совпадении числа зубьев различия в посадке могут помешать установке или сместить линию цепи. Отверстия должны совмещаться с креплением без расточки и принудительного стягивания.

Цепь должна соответствовать типоразмеру 428: одного совпадения шага недостаточно для правильного зацепления. При сохранении старой цепи проверьте её удлинение, подвижность звеньев и оставшийся диапазон регулировки натяжения. Изношенная цепь плохо работает с новым венцом и ускоряет износ его зубьев. Ведущую звезду осматривают одновременно; при совместном износе привод обновляют комплектом.

Когда звезду меняют

Повод для замены — заострённые или загнутые зубья, сколы, трещины, заметная неравномерность износа и повреждение крепёжных отверстий. Рывки и шум со стороны цепи тоже требуют проверки, но сами по себе ещё не указывают на неисправность именно звезды. Износ ускоряют грязная цепь, недостаточная смазка, чрезмерное натяжение и перекос колеса. Устранение причины помогает новой детали работать без прежней перегрузки.

Особенности установки

При замене очистите посадочную поверхность и осмотрите держатель звезды и крепёж. Установите деталь в предусмотренном конструкцией положении, затем равномерно затяните крепление с моментом, указанным в руководстве техники. Проверьте соосность звёзд и отрегулируйте провисание цепи по требованиям к конкретной машине. Проверку выполняют при заглушённом двигателе, вручную проворачивая надёжно вывешенное колесо: цепь должна проходить полный оборот без закусывания, а её натяжение проверяют в нескольких положениях. Перекос и чрезмерная натяжка увеличивают нагрузку на цепь, крепление и подшипники.
