Блоки кнопок руля Delta, хром, пара с рычагами и креплением VDK

Блоки кнопок руля Delta — пара пультов в хромированном исполнении с рычагами и креплением. Они объединяют органы управления на руле: кнопки и переключатели позволяют пользоваться подключёнными функциями, а рычаги передают усилие руки на тросовые приводы. Такой комплект нужен при замене повреждённых корпусов, изношенных механизмов управления или рычагов после падения. Обозначение комплекта — VDK.

Устройство и причины замены

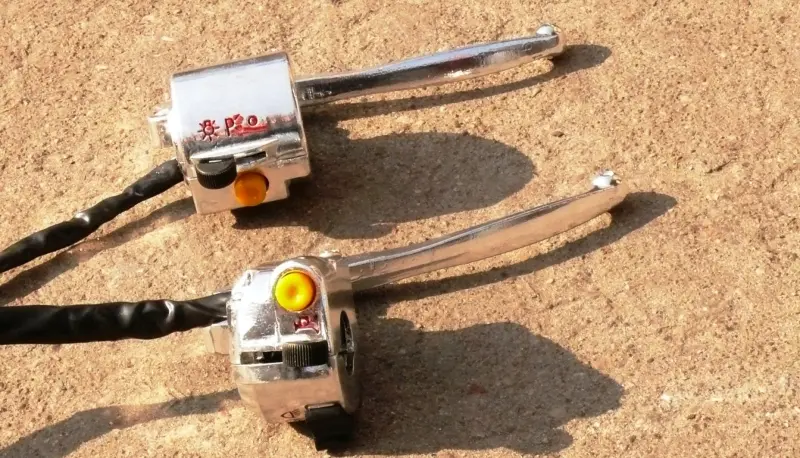

В пару входят два блока с длинными изогнутыми рычагами и креплением к рулю. На корпусах расположены жёлтые кнопки и чёрные переключатели, от блоков отходят провода в общей оболочке. Органы управления двух блоков расположены по-разному, поэтому при подборе нужно сопоставить каждый из них с соответствующим снятым пультом. Хромированное исполнение стоит учитывать, если требуется сохранить одинаковое оформление деталей на руле.

Поводом для замены могут стать трещины возле крепления, повреждение корпуса, заедание кнопок, нечёткое переключение или перебои при нажатии. У рычагов проверяют изгиб, трещины и люфт в шарнирах: износ соединения увеличивает свободный ход и мешает точному управлению. Если подключённая функция пропала, сначала стоит проверить проводку и соединения — повреждённый провод или окислившийся контакт может давать те же симптомы, что и неисправный пульт.

Что сверить при подборе

Сравните посадку корпусов на руле, форму и расположение креплений, длину и изгиб рычагов. Проверьте, подходят ли места установки наконечников тросов и упоров оболочек. Различие в геометрии рычага может изменить ход троса и расстояние до рукоятки: даже закрепившийся на руле блок не обязательно обеспечит правильную работу привода.

Отдельно сопоставьте количество и положения кнопок и переключателей, длину проводов, тип соединений и назначение контактов. Цвет изоляции сам по себе не подтверждает соответствие подключения. Убедитесь, что жгут дотягивается до места соединения без натяжения, а корпус не мешает рукоятке газа и соседним органам управления. Расположение выходов проводов и тросов должно позволять поворачивать руль в обе стороны без перегибов.

Установка и проверка

Работу начинают с отключения питания и фиксации расположения старых проводов и тросов. Затем разъединяют проводку, освобождают тросовые наконечники и снимают блоки. Вместе с ними осматривают тросы, оболочки, разъёмы и крепёж: надорванный трос, повреждённую оболочку или соединение со слабым контактом нужно привести в порядок, чтобы причина неисправности не осталась рядом с новыми пультами.

Новые блоки сначала выставляют в удобное для руки положение, проверяют посадку тросов и прокладывают провода без защемления. После закрепления регулируют свободный ход по требованиям обслуживаемого привода. Рычаги должны двигаться плавно и возвращаться после отпускания, кнопки — нажиматься без заеданий, переключатели — занимать предусмотренные положения. На неподвижном мопеде проверяют работу подключённых функций и полный поворот руля. Натяжение троса при повороте, смещение корпуса или помеха рукоятке газа требуют устранения до поездки.
