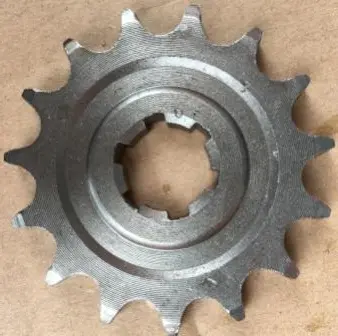

Звезда передняя МИНСК 428 VDK

Передняя звезда МИНСК 428 VDK предназначена для цепной передачи мотоцикла. Она устанавливается на выходной вал коробки передач и через цепь передаёт вращение задней звезде. От состояния зубьев и посадки на валу зависит, насколько ровно работает привод при разгоне, движении под нагрузкой и торможении двигателем.

Обозначение и конструкция

428 — типоразмер цепи с шагом 12,7 мм. Подбирать цепь только по шагу нельзя: она должна соответствовать звезде по типоразмеру. Число зубьев влияет на передаточное отношение, поэтому при обычной замене изношенной детали его сверяют со штатным. Переход на другое число зубьев меняет соотношение тяги и скорости при одинаковых оборотах двигателя и может потребовать пересмотра длины цепи и диапазона её натяжения.

Звезда имеет наружный зубчатый венец, центральное отверстие с внутренними шлицами и выступающую кольцевую часть вокруг посадки. Шлицы передают вращение от вала, а положение венца относительно посадочной части определяет, как цепь проходит между передней и задней звёздами. Поэтому одинакового обозначения цепи недостаточно для совпадения двух деталей.

Что сверить при подборе

Сравните снятую звезду с заменой: профиль и количество шлицев, размеры посадочного отверстия, толщину, выступ центральной части и положение зубчатого венца. Отдельно проверьте способ фиксации на валу и соответствие штатному крепежу. Деталь должна занимать предусмотренное место без доработки посадки и без дополнительных шайб, которыми пытаются исправить несовпадение геометрии.

Ошибка в шлицевом соединении мешает правильной установке или оставляет люфт, который разбивает посадку. Несовпадение положения венца уводит цепь в сторону: появляются боковое трение, шум и ускоренный износ. Если старая звезда уже сильно изношена, её повреждённые зубья нельзя использовать как образец правильного профиля — для подбора нужны обозначение и посадочные параметры.

Когда менять

Повод для замены — заострённые или загнутые зубья, заметная неравномерность их формы, сколы и выработка шлицев. Рывки, стук и неравномерное натяжение цепи требуют проверки всего цепного привода: причина может быть не только в передней звезде. Вместе с ней осмотрите цепь и заднюю звезду. Изношенная цепь плохо прилегает к новому венцу и быстро портит его; при совместном износе эти детали меняют комплектом.

Особенности установки

Работу выполняют при заглушённом двигателе, устойчиво закрепив мотоцикл. Сначала освобождают доступ к звезде, ослабляют цепь и снимают штатный фиксатор. После снятия очищают посадку, проверяют шлицы вала, крепёж и область рядом с выходным валом на следы утечки масла. Повреждённую посадку замена одной звезды не исправит.

Новую звезду ставят с правильной ориентацией выступа и закрепляют способом, предусмотренным для мотоцикла. Затем проверяют линию цепи, регулируют её свободный ход по требованиям техники и вручную проворачивают заднее колесо, контролируя несколько положений цепи. Заедание, боковое смещение или резкое изменение натяжения нужно устранить до поездки. Чрезмерно натянутая цепь дополнительно нагружает вал и подшипники, а слишком свободная может сходить с зубьев.
