Сайлентблоки маятника Delta 23×35×10 (D×L×d), пара, VDK

Сайлентблоки маятника Delta предназначены для замены изношенных втулок в креплении маятника. В комплекте пара деталей с обозначением размера 23×35×10 (D×L×d). Сайлентблок удерживает соединение через упругую прослойку, смягчает передачу вибраций и позволяет подвеске работать без свободного перемещения втулок относительно посадочных мест. VDK — обозначение, сохранённое в названии товара.

Конструкция и причины замены

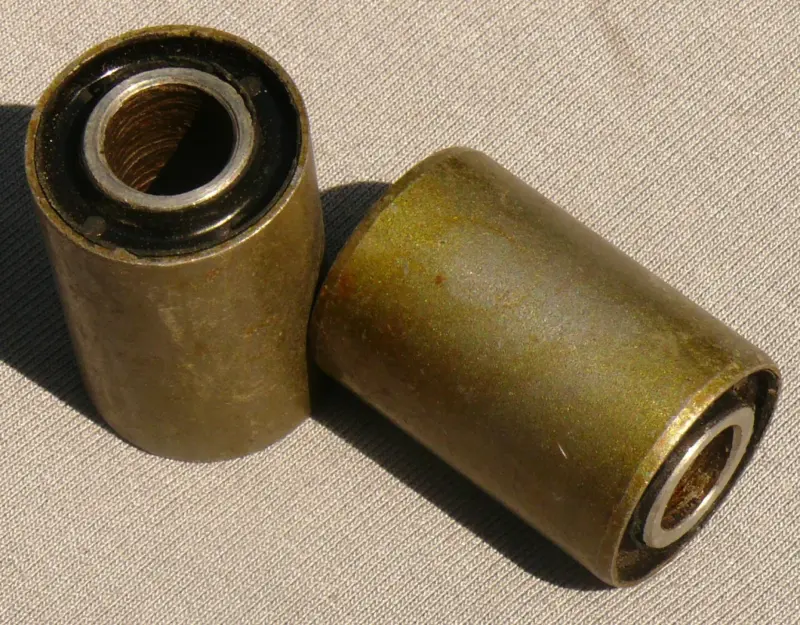

Деталь имеет цилиндрическую наружную обойму, внутреннюю втулку со сквозным отверстием и тёмную упругую прослойку между ними. Через внутреннюю втулку проходит крепление, а наружная обойма устанавливается в посадочное место маятника. Состояние прослойки и плотность посадки влияют на то, насколько точно маятник сохраняет своё положение под нагрузкой.

Повод проверить сайлентблоки — боковой люфт маятника, стук при изменении нагрузки и ощущение, что задняя часть мопеда смещается на неровностях. При осмотре снятой детали обращают внимание на трещины, разрывы, отслоение упругой прослойки и смещение внутренней втулки. Износ ускоряют повторяющиеся ударные нагрузки и работа с ослабленным креплением. Сам по себе стук ещё не определяет причину: вместе с втулками проверяют ось, крепёж и посадочные места.

Что сверить при подборе

Размерная запись читается в порядке D×L×d: наружный диаметр, длина и диаметр внутреннего отверстия. Сравните все три размера со снятым сайлентблоком, сохраняя именно эту последовательность. Дополнительно проверьте форму торцов, расположение внутренней втулки и её выступание относительно обоймы. Если старую деталь сильно деформировало, ориентируйтесь также на размеры исправного посадочного места и крепления.

Слишком маленький наружный диаметр не обеспечит плотную посадку, а чрезмерный натяг затруднит запрессовку и может повредить обойму или маятник. Ошибка по длине нарушит сборку соединения с прилегающими втулками и шайбами. Несоответствие отверстия креплению приведёт к люфту либо не позволит собрать соединение. Название модели помогает определить назначение детали, но проверка размеров нужна и при замене на внешне одинаковую пару.

Особенности установки

Для замены надёжно разгружают маятник и фиксируют технику, затем разбирают его крепление, сохраняя порядок шайб и дистанционных деталей. Старые сайлентблоки выпрессовывают подходящей оправкой. Посадочные поверхности очищают от загрязнений и коррозии, проверяют на задиры, трещины и разбитые участки. Новая втулка не устранит люфт, если повреждено само посадочное место.

При запрессовке усилие передают на наружную обойму и следят, чтобы деталь входила без перекоса. Давить через внутреннюю втулку или упругую прослойку нельзя: так можно повредить соединение ещё до эксплуатации. Глубину посадки и порядок сборки выдерживают по конструкции маятника. Окончательную затяжку выполняют с моментом и при положении подвески, предусмотренными руководством по ремонту.

Пару удобно использовать при совместной замене двух изношенных сайлентблоков. Одновременно осматривают ось маятника, дистанционные втулки, шайбы и гайки; повреждённые детали заменяют. После сборки проверяют отсутствие бокового люфта и свободную работу подвески без закусывания. Если соединение зажато или сохраняется стук, проверяют посадку и порядок сборки, а не компенсируют проблему дополнительным усилием затяжки.
