Корзина сцепления в сборе 4T CB175 HONGJU mod:B

Корзина сцепления в сборе 4T CB175 HONGJU mod:B

Узел предназначен для четырехтактных мотоциклов, в обозначении которых используется модель CB175. Корзина участвует в передаче крутящего момента от двигателя к коробке передач: при включенном сцеплении фрикционный пакет соединяет ведущую и ведомую части, а при выжиме позволяет разъединить их для трогания, остановки и переключения передач. Исполнение в сборе подходит для ремонта, при котором требуется заменить не одну отдельную пластину, а связанную группу деталей сцепления.

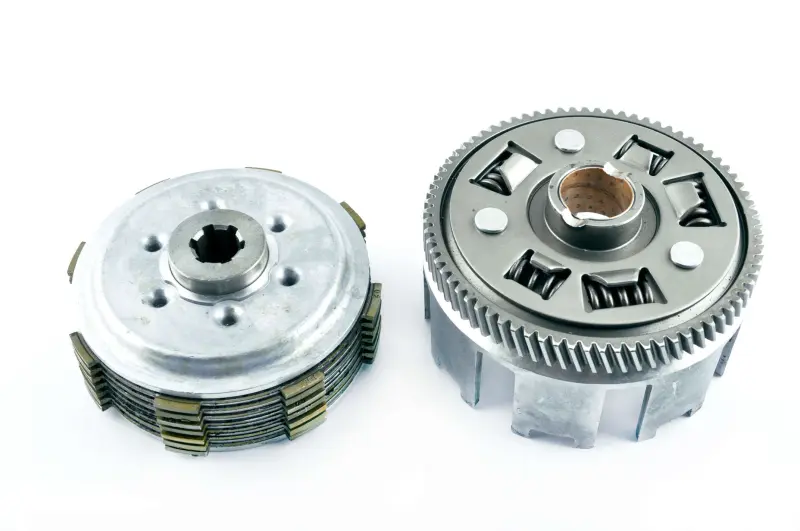

Конструкция включает корзину с зубчатым венцом по наружному краю, центральную посадочную часть, пружины и многодисковый пакет. Чередующиеся диски формируют фрикционное соединение, а пружины создают усилие, необходимое для его замыкания. Такое устройство непосредственно влияет на то, насколько уверенно мотоцикл начинает движение и передает тягу под нагрузкой. Обозначение mod:B относится к конкретному варианту исполнения, поэтому его необходимо учитывать отдельно от надписи CB175.

Когда требуется замена

Проверка корзины и дисков уместна при пробуксовке сцепления, рывках во время старта, неполном разъединении пакета, постороннем шуме со стороны механизма или затрудненном переключении передач. Эти симптомы могут быть связаны не только с самой корзиной: до установки следует также оценить привод сцепления, регулировку свободного хода, состояние масла и сопряженных деталей. Замена узла имеет смысл после дефектовки, когда обнаружены износ дисков, повреждение зубьев, выработка в местах контакта либо другие механические дефекты.

Как подобрать исполнение

Надпись CB175 и указание четырехтактного двигателя являются базовыми ориентирами, но для точного выбора их недостаточно. У мотоциклов одного класса встречаются разные варианты валов, первичных передач и механизмов сцепления. Перед монтажом сравните старую и новую детали по общей форме, наружному диаметру корзины, количеству и профилю зубьев венца, центральной посадке и шлицам. Дополнительно сопоставьте число дисков, их диаметр, расположение пружин, высоту пакета и конфигурацию прижимной части.

Особое внимание уделите обозначению mod:B. Деталь не следует автоматически заменять вариантом mod:A только из-за сходного названия или одинакового рабочего объема двигателя: различие модификаций может относиться к геометрии соединений. Надежнее всего подбирать корзину по фактическому исполнению снятого узла и параметрам двигателя конкретного мотоцикла. Если старая деталь существенно повреждена, сравнение можно выполнить по сопрягаемому валу, шестерне первичной передачи и данным сервисной документации техники.

Рекомендации по установке

Монтаж выполняют на чистых посадочных поверхностях после удаления продуктов износа из зоны сцепления. До окончательной сборки проверьте состояние шлицев, зубьев привода, подшипниковых или втулочных посадок, крепежа и деталей механизма выключения. Диски должны располагаться в предусмотренной последовательности, а крепеж затягивается равномерно с моментом, установленным производителем двигателя. После сборки регулируют привод и контролируют свободный ход рычага.

Перед первым выездом убедитесь, что сцепление полностью включается и разъединяется, передачи переключаются без заедания, а из картера не поступают необычные звуки. Корзина HONGJU mod:B рассчитана на применение в совместимом узле CB175; тщательное сравнение посадок и механических параметров до монтажа помогает избежать повторной разборки двигателя и получить предсказуемую работу трансмиссии.
