Крышка регулировки клапанов Delta/Alpha/Activ (хром) VDK

Крышка регулировки клапанов Delta/Alpha/Activ (хром) VDK закрывает отверстие доступа к механизму регулировки клапанных зазоров в головке цилиндра. Её снимают для обслуживания клапанов, а затем возвращают на место, чтобы удерживать масло внутри и защищать механизм от пыли и грязи. От состояния крышки и её уплотнения зависит герметичность этого соединения: даже при исправном двигателе повреждённая крышка может стать причиной масляных подтёков.

Конструкция и причины замены

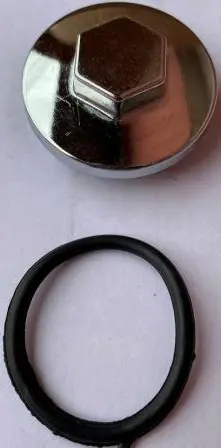

Крышка имеет круглую форму, блестящую поверхность в исполнении «хром» и выступающий наружный шестигранник под инструмент. За шестигранник крышку отворачивают и затягивают; сохранность его граней важна для последующего обслуживания. При подборе стоит учитывать не только внешний вид, но и геометрию той части, которая соединяется с головкой цилиндра. Совпадение формы снаружи ещё не означает, что деталь правильно сядет на своё место.

Замена нужна при трещинах, повреждении посадочной поверхности, сорванной резьбе или сильно скруглённых гранях шестигранника. Масло по краю соединения, налипшая на него пыль и повторное появление мокрого следа после очистки — повод проверить крышку и уплотнение. Течь не всегда означает поломку самой крышки: причиной бывает затвердевшее, сплющенное или надорванное уплотнительное кольцо. Если корпус цел, сначала оценивают состояние кольца и поверхности, к которой оно прилегает.

Что сверить при подборе

Сравните новую крышку со снятой: наружный диаметр, высоту, размер шестигранника, форму посадочной части и расположение уплотнения. Для резьбового соединения должны совпадать диаметр и шаг резьбы, а также длина вкручиваемой части. Проверяйте и глубину посадки: крышка должна прижимать уплотнение, а не упираться раньше времени. Ориентиром служит фактическое исполнение головки цилиндра установленного двигателя, особенно если двигатель или головку уже меняли.

Уплотнительное кольцо подбирают по посадочному месту и сечению. Слишком тонкое кольцо может не перекрыть зазор, а слишком толстое — помешать посадке крышки или повредиться при затяжке. Заодно осмотрите ответную резьбу и край отверстия в головке: сколы, заусенцы и следы прежней перетяжки мешают герметичному соединению. Установка новой крышки не устраняет повреждение её посадочного места.

Особенности установки

Работайте на остывшем двигателе. Сначала очистите участок вокруг крышки, чтобы при снятии грязь не попала внутрь. Используйте инструмент, который плотно охватывает шестигранник. После снятия удалите остатки старого уплотнения, если они есть, и очистите прилегающие поверхности без повреждения кромок. Кольцо должно лежать ровно, без перекручивания и защемления. Резьбовую крышку сначала наживляют рукой: перекос или сопротивление с первых оборотов требуют остановки и проверки посадки.

Окончательную затяжку выполняют по требованиям к конкретному двигателю. Попытка убрать течь чрезмерным усилием может повредить крышку, выдавить уплотнение или сорвать резьбу в головке цилиндра. После установки вытрите соединение насухо и проверьте, не появляется ли масло при работе двигателя. При повторной течи проверяют уплотнение и посадку, а не продолжают затягивать крышку.
